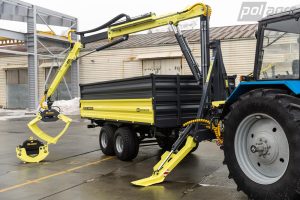

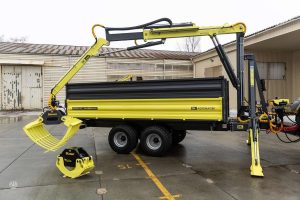

DL AgroMaster – traktorový návěs s nakládacím jeřábem

DL AgroMaster je víceúčelový traktorový návěs vybavený hydraulickým nakládacím jeřábem. Konstrukce byla navržena především pro zemědělské provozy, kde je potřeba v jednom pracovním celku spojit přepravu materiálu a jeho vlastní nakládku nebo vykládku. Typickým nasazením je manipulace s vaky Big Bag se semenem, minerálními hnojivy nebo krmivy, ale soupravu lze podle výbavy využít také pro balíky, sudy, dřevo, klády, sypké materiály a další náklady.

Produkt vedený v katalogu POLAGRO pod SKU 16890 odpovídá modelu DL AgroMaster od výrobce DLight. Jde o tandemový návěs s nosností 10 000 kg a korbou o objemu přibližně 10 m³, doplněný nakládacím jeřábem. V původní kartě POLAGRO je uvedena celková hmotnost 13 000 kg a hmotnost stroje 3 200 kg s jeřábem. Tyto hodnoty jsou logicky konzistentní se současným výrobním rozdělením na přibližně 2 000 kg samotného návěsu a přibližně 1 200 kg jeřábu DL Agro-M.

Univerzální řešení 2 v 1

Hlavní výhodou DL AgroMaster je spojení přepravního prostředku a manipulační techniky do jedné soupravy. Traktor přiveze materiál na pole nebo do provozu a obsluha jej může stejnou soupravou složit bez nutnosti přivážet samostatný čelní nakladač, teleskopický manipulátor nebo jeřáb. To je praktické zejména při setí a hnojení, kdy se Big Bagy převážejí přímo k secímu stroji nebo rozmetadlu.

Souprava může pracovat také opačně – materiál naložit a odvézt. V závislosti na použitém příslušenství je možné manipulovat s balíky, sudy, dřevem nebo sypkými materiály. Výrobce uvádí několik pracovních nástavců a příslušenství, díky nimž se z jednoúčelového návěsu stává univerzálnější manipulační celek.

Návěs a podvozek

Základem stroje je tandemový podvozek s robustním rámem. Původní karta POLAGRO uvádí profil rámu 200 × 100 × 6 mm a oboustranně zesílenou konstrukci. Nápravy jsou odpružené, u historického provedení jsou uváděny komponenty FAD z Itálie; v některých materiálech se objevuje také možnost ADR. Konstrukce je zaměřená na práci na poli a v horších provozních podmínkách, kde je důležitá odolnost podvozku a stabilita soupravy.

Návěs používá kola s pneumatikami 400/60-15,5 a náboji se šesti šrouby. Brzdová soustava je pneumatická. Součástí provozní výbavy je silniční osvětlení a tažné oko Ø 50 mm. Současný výrobce uvádí také 12V elektrickou soustavu, možnost 24V zapojení a hydraulické brzdy jako příplatkovou variantu; tyto položky je však potřeba posuzovat podle konkrétního provedení.

Korba a ložný prostor

Standardní korba DL AgroMaster má objem přibližně 10 m³. Původní materiály POLAGRO uvádějí šířku korby 2 200 mm, délku 4 560 mm a výšku jedné řady bočnic 600 mm. Bočnice jsou otevíratelné a nástavky bočnic byly uváděny jako příplatková výbava. Pro zemědělský provoz je důležitá možnost třístranného sklápění, která výrazně rozšiřuje využití návěsu mimo samotnou manipulaci s Big Bagy.

Vedle klasické sklápěcí korby bylo možné zvolit také plošinovou variantu určenou například pro přepravu Big Bagů. Historická karta POLAGRO uvádí kapacitu přibližně 8 vaků Big Bag. Přesný počet samozřejmě závisí na rozměrech a hmotnosti konkrétního vaku a na dodržení celkové nosnosti návěsu.

Nosnost a hmotnosti

Návěs je koncipován jako deset tun nosná souprava. Původní karta POLAGRO uvádí celkovou nosnost 10 000 kg a celkovou hmotnost 13 000 kg. Hmotnost stroje s jeřábem je uvedena 3 200 kg. Současná stránka výrobce uvádí 2 000 kg pro samotný návěs a přibližně 1 200 kg pro jeřáb DL Agro-M, což dohromady dává právě 3 200 kg a potvrzuje logiku původní karty.

Při provozu je nutné vždy rozlišovat nosnost návěsu a nosnost jeřábu. Hodnota 10 000 kg je přepravní nosnost návěsu, zatímco jeřáb má vlastní pracovní diagram a jeho nosnost se výrazně mění podle vyložení. Tyto dvě hodnoty nelze zaměňovat.

Jeřáb DL Agro-M

Současná výrobní stránka uvádí u jeřábu DL Agro-M maximální horizontální dosah 5,65 m, maximální vertikální zdvih 8,30 m a úhel otočení 160°. Nosnost při maximálním vyložení je uváděna kolem 1 000 až 1 300 kg podle jazykové verze a generačního provedení, zatímco při minimálním vyložení je uváděna hodnota 1 750 kg. Proto je nutné při servisu nebo provozu konkrétního stroje pracovat s jeho výrobním štítkem a diagramem nosnosti.

Historická stránka POLAGRO k DL AgroMaster uváděla 1 000 kg při maximálním dosahu 5,65 m, 1 750 kg při minimálním dosahu, výšku zdvihu 8,30 m, otočení 160°, průtok hydrauliky 40 l/min a pracovní tlak 160–180 bar. Tyto hodnoty jsou pro starší konfiguraci soupravy velmi důležité a odpovídají jejímu charakteru.

Hydraulický systém

Jeřáb využívá hydraulickou soustavu traktoru. Pro historické provedení je uváděn minimální průtok přibližně 40 l/min. Současný výrobce uvádí pracovní tlak až 180 bar. Tento údaj je požadavek na hydrauliku traktoru, nikoli údaj o výkonu motoru traktoru. Z tohoto důvodu nelze z hodnoty 40 l/min korektně odvodit požadovaný výkon traktoru v koňských silách.

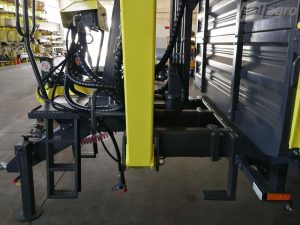

Hydraulická soustava obsahuje rozvaděč, hydraulické zámky a dvojici hydraulických stabilizačních podpěr jeřábu. Podpěry jsou při manipulaci zásadní, protože přenášejí část zatížení do podkladu a zvyšují stabilitu soupravy. Před zvedáním musí být návěs ustaven na vhodném a únosném povrchu.

Bezpečnost při manipulaci

Jeřáb je vybaven akustickým výstražným prvkem a sklonoměrem. Historické materiály uvádějí hydraulické zámky a bezpečnostní prvky na jednotlivých okruzích. Samotná technická výbava ale nenahrazuje správný pracovní postup. Při zvedání musí být respektován diagram nosnosti, maximální vyložení a stabilita celé soupravy.

Pod zavěšeným břemenem se nesmí pohybovat osoby. Závěsné prostředky musí odpovídat hmotnosti břemene a být v dobrém stavu. Při manipulaci s Big Bagy je důležité správné zavěšení všech nosných smyček a použití vhodného háku nebo příslušenství.

Big Bagy a práce při setí

Právě přeprava a manipulace s Big Bagy je jedním z nejtypičtějších způsobů využití DL AgroMaster. Obsluha může naložit vaky ve skladu, přepravit je na pole a pomocí vlastního jeřábu je vyložit přímo nad zásobník secího stroje nebo rozmetadla. Odpadá tak nutnost organizovat další manipulační techniku.

Výrobce prezentuje DL AgroMaster jako řešení pro zvýšení samostatnosti jedné traktorové soupravy. Z praktického hlediska to může snížit počet potřebných strojů a obsluhy v době, kdy je důležitá rychlost zásobování secí techniky nebo rozmetadel.

Balíky, dřevo a další materiál

Rozsah využití není omezen pouze na vaky. S vhodnými kleštěmi nebo drapákem lze manipulovat s kulatými balíky sena, slámy nebo senáže. Rotátor a drapák umožňují práci s kulatinou, větvemi nebo dalšími nepravidelnými břemeny. Lžíce může sloužit pro sypké materiály.

Vždy je ale nutné hlídat hmotnost konkrétního příslušenství, protože i jeho vlastní hmotnost se započítává do zatížení jeřábu. Čím větší je horizontální vyložení, tím nižší je přípustná hmotnost břemene.

Třístranné sklápění

Velkou výhodou DL AgroMaster je, že nejde pouze o plošinový návěs s jeřábem. V provedení se sklápěcí korbou může stroj sloužit jako běžný zemědělský sklápěcí návěs. Třístranné sklápění usnadňuje vykládku podle prostoru na místě a zvyšuje univerzálnost stroje během celého roku.

Otevíratelné bočnice umožňují přístup k nákladu z boku. Příplatkové nástavky zvyšují využitelný objem pro lehčí objemné materiály, vždy však při respektování maximální nosnosti a stability.

Rám a materiál

Výrobce uvádí použití konstrukční oceli S355 podle EN 10219. Jde o vysokopevnostní konstrukční materiál vhodný pro namáhané svařované rámy. Kovové části jsou opatřeny práškovým lakováním. Původní materiály zmiňují výrobu a povrchovou úpravu na evropských výrobních linkách.

U pracovního stroje tohoto typu je důležitá pravidelná kontrola svarů, rámových nosníků, uložení náprav a připojení jeřábu k rámu. Jeřáb vytváří při vyložení vysoký klopný moment a jeho základna proto patří mezi nejvíce namáhaná místa celé konstrukce.

Nápravy, brzdy a pneumatiky

Tandemová konfigurace rozkládá zatížení na dvě nápravy a zlepšuje chování návěsu v terénu. Historické provedení používá odpružené nápravy FAD. Pneumatiky 400/60-15,5 vytvářejí relativně širokou styčnou plochu, což je výhodné při jízdě po poli.

Pneumatické brzdy jsou důležitým bezpečnostním prvkem soupravy. Před nasazením je nutné ověřit kompatibilitu brzdové soustavy traktoru a návěsu, stav hadic a spojek a funkci parkovacího a provozního brzdění podle konkrétního provedení.

Rozdíly mezi historickou a současnou konfigurací

DL AgroMaster se v průběhu let vyvíjel. Původní karta POLAGRO uvádí především parametry návěsu, zatímco starší prezentační stránka POLAGRO doplňuje detailní parametry jeřábu. Současný web DLIGHT WEST pak uvádí modernizovanou konfiguraci DL Agro-M a také novější variantu DL Smart. Tyto verze se nesmí míchat.

Například současný DL Smart má otočení až 370°, maximální vertikální dosah 6,5 m a vlastní hmotnost jeřábu 1 100 kg. To jsou parametry jiné varianty než historický DL Agro-M se 160° otočením a výškou zdvihu 8,30 m. Pro produkt POLAGRO SKU 16890 proto používáme historickou konfiguraci DL AgroMaster / DL Agro-M a novější DL Smart uvádíme pouze jako generační srovnání.

Technická specifikace historické konfigurace

Kontrola před nasazením

• zkontrolovat rám návěsu a základnu jeřábu,
• ověřit stav náprav, pneumatik a nábojů,
• zkontrolovat pneumatickou brzdovou soustavu,
• ověřit tažné oko Ø 50 mm a kompatibilitu se závěsem traktoru,
• zkontrolovat hydraulické hadice, spojky a zámky,
• ustavit hydraulické podpěry na únosném povrchu,
• respektovat nosnost jeřábu podle vyložení,
• zkontrolovat závěsné prostředky a pracovní příslušenství,
• ověřit funkci osvětlení před silničním provozem,
• nepřekročit přepravní nosnost 10 000 kg.

Údržba

Pravidelná údržba zahrnuje mazání kloubů jeřábu, kontrolu čepů a pouzder, hydraulických válců, hadic, rychlospojek a těsnosti systému. U návěsu je potřeba kontrolovat rám, nápravy, pružení, brzdy, pneumatiky, tažné oko a sklápěcí mechanismus.

Po práci s hnojivy nebo agresivním materiálem je vhodné stroj očistit, protože zbytky chemických látek mohou urychlovat korozi. Poškozený práškový lak je vhodné lokálně opravit. Hydraulické rychlospojky musí být chráněné před nečistotami.

Praktické výhody

• kombinace deset tun nosného návěsu a vlastního nakládacího jeřábu,
• objem korby přibližně 10 m³,
• možnost přepravy přibližně 8 Big Bagů,
• třístranné sklápění,
• plošinová varianta pro vaky a kusový materiál,
• tandemový odpružený podvozek,
• hydraulický jeřáb s dosahem kolem 5,65 m,
• vlastní stabilizační podpěry,
• možnost práce s hákem, kleštěmi, drapákem nebo lžící,
• jedna souprava zvládá přepravu i manipulaci.

Doporučení před objednáním

Před objednáním nebo nákupem konkrétního stroje je vhodné ověřit rok výroby a štítek jeřábu. DL AgroMaster byl dodáván s různými konfiguracemi jeřábu a novější DL Smart má jiné technické parametry než historický DL Agro-M. Důležité je také ověřit brzdový systém traktoru, hydraulický průtok, pracovní tlak a kompatibilitu tažného zařízení.

Pro konkrétní způsob použití je vhodné předem určit typ nákladu a příslušenství. Jinou konfiguraci potřebuje přeprava Big Bagů, jinou manipulace s balíky nebo dřevem a jinou práce se sypkým materiálem.
