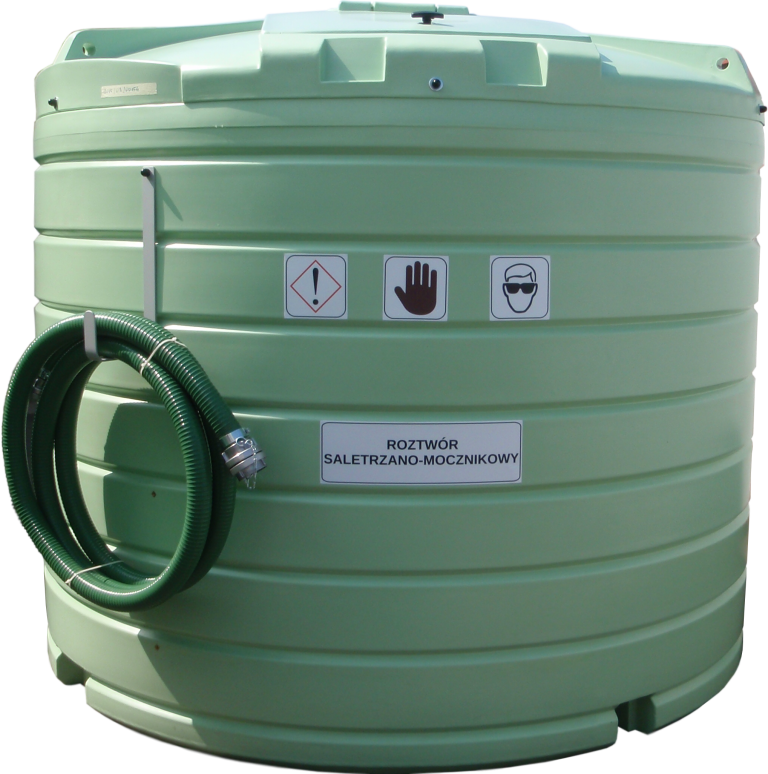

SWIMER AGRO TANK 10000 FUDP NP – dvouplášťová nádrž na kapalná hnojiva DAM/RSM

SWIMER AGRO TANK 10000 FUDP NP je stacionární dvouplášťová polyetylenová nádrž určená pro bezpečné skladování kapalných hnojiv, zejména dusíkatých roztoků typu DAM/RSM. Tato karta odpovídá produktu POLAGRO SKU 8777 a zachovává původní identitu, slug, URL, obrázek a kategoriální vazby existujícího záznamu.

Nejdůležitější technická oprava se týká rozměrů. Původní POLAGRO karta uvádí výšku 3 000 mm a průměr 2 550 mm. Dobový katalog SWIMER 2017 však pro přesný model AGRO TANK 10000 FUDP uvádí rozměr přibližně 2 710 × 2 360 mm a katalogové číslo SW-101603. Nový obsah proto používá rozměry odpovídající přesnému historickému modelu.

Přesná identita modelu

Označení FUDP patří v dobových materiálech SWIMER k dvouplášťovým nádržím AGRO TANK. Vnitřní polyetylenová nádrž slouží ke skladování kapaliny, vnější plášť tvoří sekundární bezpečnostní bariéru pro případ poruchy nebo netěsnosti primární nádoby.

Sufix NP je zachován přesně podle původní karty POLAGRO. Dostupný katalog jednoznačně identifikuje model 10000 FUDP, ale význam dodatku NP nerozepisuje způsobem, který by umožnil bezpečně tvrdit konkrétní konfiguraci příslušenství. Proto není význam zkratky domýšlen.

Hlavní technické parametry

Parametr	SWIMER AGRO TANK 10000 FUDP NP
Jmenovitý objem	10 000 l
Konstrukce	dvouplášťová
Materiál	polyetylen
Výrobní metoda	rotační formování
Výška – katalog 2017	cca 2 710 mm
Šířka / průměr – katalog 2017	cca 2 360 mm
Katalogové číslo výrobce	SW-101603
Maximální hustota vhodné chemikálie dle dobového katalogu	1,4 kg/dm³
Základní připojení	2" STORZ

Dvouplášťové bezpečnostní provedení

FUDP je dvouplášťové provedení. Vnitřní zásobník obsahuje skladovanou kapalinu a vnější plášť slouží jako dodatečná ochranná vrstva. Toto řešení je vhodnější pro skladování kapalných hnojiv než jednoduchá otevřená nebo nevhodně materiálově řešená nádoba.

Vnější plášť je nutné pravidelně kontrolovat. Mechanické poškození, hluboké rýhy, praskliny nebo deformace je třeba před dalším provozem odborně posoudit.

Polyetylenová konstrukce

SWIMER vyrábí nádrže z polyetylenu. Materiál je vhodný pro řadu chemických kapalin, nekoroduje běžným způsobem jako ocel bez ochrany a je dobře použitelný ve venkovním zemědělském provozu.

Chemickou kompatibilitu konkrétního hnojiva je však vždy nutné ověřit podle dokumentace výrobce nádrže a bezpečnostního listu skladované kapaliny. Dvouplášťová konstrukce sama o sobě neznamená univerzální kompatibilitu se všemi chemikáliemi.

Rotační formování místo vstřikování

Původní POLAGRO text uvádí, že nádrže jsou vyrobeny „vstřikováním do speciálních forem“. Dobové katalogy SWIMER používají přesnější technologický termín rotační formování – rotomoulding.

Výrobce zdůrazňuje, že samotná nádoba je vytvořena v jednom formovacím cyklu bez klasických svařovaných spojů. Tím se snižuje počet potenciálních kritických míst konstrukce.

Objem 10 000 litrů

Jmenovitý objem vnitřní nádrže je 10 000 litrů, tedy 10 m³. Takto velká kapacita je vhodná pro zemědělské provozy, které potřebují vytvořit zásobu kapalného dusíkatého hnojiva a omezit závislost na okamžitých dodávkách během aplikační sezony.

Velký objem znamená také vysoké zatížení podkladu. Při maximální hustotě 1,4 kg/dm³ může 10 000 litrů kapaliny představovat přibližně 14 000 kg samotného obsahu, bez započtení nádrže a příslušenství.

Správná hustota: 1,4 kg/dm³

Původní POLAGRO text uvádí maximální hustotu „1,4 kg/m³“. Tento údaj je jednotkově chybný. Dobový katalog SWIMER pro nádrže na chemikálie uvádí hustotu až 1,4 kg/dm³, tedy přibližně 1,4 kg/l.

Tento rozdíl je pro návrh podkladu zásadní. Nádrž s deseti tisíci litry hustého kapalného hnojiva zatěžuje stanoviště řádově desítkami tun, nikoliv kilogramy.

Oprava rozměrů přesného modelu

Dobový katalog SWIMER 2017 uvádí pro AGRO TANK 10000 FUDP rozměry 2 710 × 2 360 mm. Stejné hodnoty uvádějí i dobové přehledy této dvouplášťové řady.

Původní POLAGRO karta uvádí 3 000 × 2 550 mm. V dobové nabídce se podobný půdorys a výška objevují u větších nádrží, například u 12 500l jednoplášťové řady. Pro SKU 8777 proto nejsou původní rozměry považovány za správné.

Porovnání s 7 500 FUDP

Menší AGRO TANK 7500 FUDP má podle stejného katalogu rozměr přibližně 2 120 × 2 360 mm a katalogové číslo SW-101602. Desetitisícilitrová verze zachovává šířku přibližně 2 360 mm, ale je vyšší – přibližně 2 710 mm.

To je důležité při plánování místa v hale, pod přístřeškem nebo v blízkosti potrubních rozvodů.

Základní 2" plnicí potrubí se STORZ

Dobový katalog uvádí v základní výbavě 2" plnicí potrubí zakončené spojkou STORZ v horní části nádrže. STORZ umožňuje rychlé připojení plnicí nebo sací hadice bez závitového šroubování.

Pravidelně kontrolujte těsnění spojky, čistotu dosedacích ploch a mechanické poškození. Netěsnost při čerpání může vést ke ztrátě hnojiva a kontaminaci okolí.

Revizní otvor

Dobová dvouplášťová řada používá revizní otvor o průměru 440 nebo 600 mm podle konkrétního provedení nádrže. Dostupný katalogový text pro řadu jako celek tuto hodnotu uvádí variantně a bez jednoznačného přiřazení 600 mm právě ke SKU 10000 FUDP.

Proto nová karta nepřipisuje modelu 10000 FUDP konkrétní průměr revizního otvoru bez dalšího primárního podkladu. Fyzický rozměr je vhodné ověřit na konkrétním stroji.

Odvzdušnění

Základní výbava zahrnuje odvzdušnění. Jeho úkolem je umožnit vyrovnávání tlaku při plnění a vyprazdňování nádrže.

Odvzdušnění nesmí být ucpané ani neodborně zaslepené. Při sezónní kontrole musí být ověřena jeho průchodnost.

Volitelné ponorné čerpadlo

Dobový katalog SWIMER nabízí jako volitelnou výbavu ponorné čerpadlo z nerezové oceli s napájením 230 V a maximální výkonností přibližně 400 l/min.

Čerpadlo není automaticky považováno za součást SKU 8777. Konkrétní výbavu je nutné ověřit fyzicky nebo podle původní objednávky.

Volitelná hadice 4 nebo 6 metrů

Výrobce nabízel sací/tlakovou hadici v délce 4 nebo 6 m, zakončenou spojkou STORZ. Delší hadice usnadňuje připojení cisterny nebo postřikovače v různých pozicích vůči nádrži.

Hadici pravidelně kontrolujte na praskliny, otlaky a chemické poškození. Poškozenou hadici nepoužívejte.

Volitelná tepelná izolace

Pro vnitřní nádrž byla nabízena tepelná izolace. Jejím úkolem je zpomalit změny teploty skladované kapaliny a omezit riziko rychlého ochlazení v chladném období.

Izolace není aktivní vytápění. Pokud je kapalné hnojivo skladováno v podmínkách blízkých jeho teplotě krystalizace, musí provozovatel přijmout odpovídající opatření podle typu produktu.

Kapalinová hnojiva DAM/RSM

Nádrže AGRO TANK jsou určeny především pro kapalná dusíkatá hnojiva typu DAM/RSM. Tato hnojiva obsahují dusík v několika formách a umožňují přesnou kapalnou aplikaci.

Teplota krystalizace závisí na koncentraci roztoku. Před zimou je proto nutné znát přesné složení skladované kapaliny a doporučení jejího výrobce.

Podklad pod nádrží

Desetitisícilitrová nádrž musí stát na pevné, rovné, vodorovné a dostatečně únosné ploše. Základ musí nést celou plochu dna tak, aby nevznikalo lokální bodové zatížení.

Provozovatel musí počítat s hmotností kapaliny, vlastní hmotností nádrže, rezervou únosnosti a případnými dynamickými vlivy při plnění.

Prostor kolem nádrže

Stanoviště musí umožnit bezpečný příjezd zásobovací cisterny, manipulaci s hadicemi, obsluhu revizního otvoru a servis. Nádrž nesmí být umístěna tak, aby byla vystavena běžným nárazům zemědělské techniky.

V rizikovém prostoru lze použít vhodné mechanické zábrany, které ale nesmí přenášet případný náraz přímo do pláště nádrže.

Plnění

Před plněním zkontrolujte volnou kapacitu, stav STORZ spojky, hadice, uzávěry a odvzdušnění. Obsluha musí plnění sledovat a nesmí dovolit překročení dovolené hladiny.

Všechny použité hadice a armatury musí být chemicky kompatibilní se skladovaným hnojivem.

Vyprazdňování a přečerpávání

Nádrž může být podle konfigurace vyprazdňována přes základní sací systém nebo volitelné ponorné čerpadlo. Před spuštěním čerpadla musí být správně připojeny hadice a otevřeny příslušné ventily.

Čerpadlo nesmí být provozováno v podmínkách, které výrobce nepovoluje, zejména bez kapaliny, pokud není určeno pro chod nasucho.

Kontrola vnitřního a vnějšího pláště

Před sezonou i během ní vizuálně zkontrolujte vnější plášť. Zaměřte se na praskliny, hluboké vrypy, deformace, stopy po nárazu nebo známky chemického působení.

Pokud existuje podezření na únik z vnitřní nádrže do prostoru mezi plášti, zařízení se nesmí dále používat bez odborné kontroly.

Kontrola spojek a uzávěrů

STORZ spojky, ventily, hadice a těsnění patří mezi nejčastěji mechanicky namáhané části. Těsnění časem stárne a může ztrácet pružnost.

Jakákoli netěsnost musí být odstraněna před dalším plněním.

Kontrola odvzdušnění

Průchodnost odvzdušnění je zásadní pro bezpečné plnění a vyprazdňování. Ucpaný systém může vést k deformaci nádrže vlivem přetlaku nebo podtlaku.

Kontrola před sezonou

• ověřit výrobní štítek a model 10000 FUDP,
• zkontrolovat vnitřní a vnější plášť,
• prověřit stabilitu a rovnost podkladu,
• zkontrolovat revizní otvor a jeho těsnění,
• ověřit průchodnost odvzdušnění,
• zkontrolovat 2" STORZ spojku,
• prověřit hadice a ventily,
• zkontrolovat případné ponorné čerpadlo a elektroinstalaci,
• ověřit bezpečný příjezd a pracovní prostor kolem nádrže.

Kontrola použité nádrže

Při nákupu použité nádrže je zásadní ověřit výrobní štítek, rok výroby, sériové číslo a skutečnou kapacitu. Samotný vzhled nestačí, protože více objemových variant používá podobný tvar.

U přesného historického 10000 FUDP je důležitým identifikačním znakem dobový rozměr přibližně 2 710 × 2 360 mm a katalogové číslo SW-101603.

Rozdíl proti 10000 FUJP

Model 10000 FUJP je jednoplášťová varianta. Dobový katalog jí přisuzuje stejné základní geometrické rozměry přibližně 2 710 × 2 360 mm, ale konstrukčně nemá vnější ochranný plášť FUDP.

SKU 8777 je podle názvu jednoznačně dvouplášťový FUDP a nesmí být zaměněn s FUJP.

Rozdíl proti 5000 FUDP

Menší 5000 FUDP má přibližně 1 800 × 2 130 mm a katalogové číslo SW-101601. Desetitisícilitrová verze je výrazně vyšší a má dvojnásobnou jmenovitou kapacitu.

Rozdíl proti 7500 FUDP

7500 FUDP má přibližně 2 120 × 2 360 mm. 10000 FUDP zachovává přibližně stejnou šířku, ale zvyšuje výšku na zhruba 2 710 mm.

Rozdíl proti novějším nádržím jiného určení

Novější katalogy SWIMER používají u některých desetitisícilitrových nádrží na topný olej nebo jiné kapaliny rozměry kolem 3 000 × 2 550 mm. Tyto hodnoty nelze automaticky přenášet na historický AGRO TANK 10000 FUDP NP určený pro kapalná hnojiva.

Právě toto generační a produktové rozlišení je důvodem, proč nová karta vychází z dobového katalogu přesné řady AGRO TANK.

Čištění

Nádrž čistěte pouze způsobem kompatibilním s polyetylenem a skladovanou chemikálií. Odpadní kapaliny nesmí nekontrolovaně uniknout do půdy, kanalizace nebo vodních toků.

Vstup do nádrže představuje riziko práce v uzavřeném prostoru a nesmí být prováděn bez odpovídajícího postupu, měření atmosféry, jištění a odborné způsobilosti.

Údržba

Samotný polyetylenový plášť nepotřebuje antikorozní nátěr. Údržbu však vyžadují armatury, těsnění, ventily, hadice, případné čerpadlo, elektrické prvky a bezpečnostní zařízení.

Poškozené díly musí být nahrazeny kompatibilními součástmi určenými pro danou chemickou kapalinu.

Zimní provoz a krystalizace

U DAM/RSM je nutné sledovat bod krystalizace konkrétní koncentrace. Pokud teplota klesne pod kritickou hodnotu, mohou se tvořit krystaly a měnit vlastnosti roztoku.

Volitelná izolace zpomaluje teplotní změny, ale nenahrazuje aktivní temperování. Při problému s krystalizací postupujte podle pokynů výrobce hnojiva.

Bezpečnost

Naplněnou stacionární nádrž nepřemisťujte. Manipulační a transportní prvky jsou určeny pro postupy stanovené výrobcem, nikoli pro zvedání nádrže s deseti tisíci litry kapaliny.

Při práci s kapalnými hnojivy používejte osobní ochranné prostředky podle bezpečnostního listu. Zajistěte prostředky pro rychlé zachycení a řešení případného úniku.

Hlavní opravy a zpřesnění

• Přesně potvrzena dvouplášťová varianta SWIMER AGRO TANK 10000 FUDP.
• Objem potvrzen na 10 000 l.
• Rozměry opraveny z původních 3 000 × 2 550 mm na dobově správných cca 2 710 × 2 360 mm.
• Doplněno přesné katalogové číslo SW-101603.
• Hustota opravena z chybného 1,4 kg/m³ na 1,4 kg/dm³.
• Výrobní metoda zpřesněna z „vstřikování“ na rotační formování.
• Doplněna dvouplášťová konstrukce, odvzdušnění a základní 2" STORZ připojení.
• Doplněna volitelná výbava: čerpadlo 230 V / max. 400 l/min, 4m nebo 6m hadice a tepelná izolace.
• pa_power ponecháno prázdné – výkon traktoru není u stacionární nádrže relevantní.
• Brand ponechán prázdný, protože export neobsahuje existující pa_brand SWIMER a nový brand nesmí být vytvořen.
