UNIA KOMBI XL 4,2 – hydraulicky skládaný předseťový kultivátor se záběrem 4,2 m

UNIA KOMBI XL 4,2 je nesený předseťový radličkový kultivátor určený pro finální přípravu půdy před setím. Produkt POLAGRO se SKU 11116 odpovídá novější katalogové generaci KOMBI XL 4,2, která má pracovní záběr 4,2 m, hmotnost 1 360 kg, 42 pružných radliček ve třech řadách a hydraulicky skládaný rám. Nejde o starší provedení označované v dřívější dokumentaci jako KOMBI 4,2 H s hmotností 1 125 kg.

Při aktualizaci této produktové karty byla provedena generační kontrola původních údajů POLAGRO proti oficiálním podkladům UNIA z několika období. Původní karta uvádí 1 360 kg, 42 radliček, záběr 4,2 m a výkon traktoru 90 k. Hmotnost, počet radliček a pracovní záběr přesně odpovídají novější generaci XL z katalogů UNIA 2019 a 2021. Hodnota 90 k však patří ke starší generaci KOMBI 4,2 H o hmotnosti 1 125 kg. Novější 1 360kg generace má výrobcem uváděný výkonový rozsah 80–120 k. Hlavní specifikace proto používá 80–120 k a historických 90 k je zachováno pouze v generační poznámce.

Přesná identifikace produktu

Aktualizovaný produkt zachovává původní source/WordPress ID 7831, SKU 11116, původní název Kultivátor radličkový KOMBI XL 4,2 a slug kultivator-radlickovy-kombi-xl-4-2. Jedná se výhradně o UPDATE existujícího produktu. Import nesmí vytvořit nový produkt ani odstranit současné vazby obrázků, kategorií či dalších vztahů.

Označení XL 4,2 je zásadní. Základní KOMBI 3 je třímetrová varianta s pevným rámem a čtyřmi řadami radliček. Řada KOMBI XL používá širší hydraulicky skládaný rám, tři řady radliček a kypřiče stop traktoru. V rámci XL se současně liší šířkové varianty 3,7; 4,2; 5,1 a 5,6 m, které mají rozdílnou hmotnost, počet radliček a výkonové nároky.

Účel stroje

KOMBI XL 4,2 je koncipován pro předseťovou přípravu půdy po základním zpracování. V jednom pracovním přejezdu kombinuje rozrušení stop traktoru, prvotní urovnání povrchu, mělké kypření a promísení horní vrstvy a následné drobení a zpětné utužení půdy. Výsledkem má být rovnoměrné seťové lůžko s vhodnou strukturou pro následné setí.

Stroj není určen jako hluboký kypřič ani jako těžký podmítač pro hluboké zpracování velkého množství posklizňových zbytků. Jeho hlavním úkolem je finální příprava horní vrstvy půdy. Kvalita výsledku závisí na půdním typu, vlhkosti, předchozí operaci, nastavené pracovní hloubce a pojezdové rychlosti.

Pracovní záběr 4,2 m

Pracovní záběr přesné varianty je 4,2 m. Tato hodnota je shodná v původní kartě POLAGRO, ve starší dokumentaci KOMBI 4,2 H i v novějších katalozích KOMBI XL 4,2. Samotný záběr tedy generační změnou nezanikl, změnila se však hmotnost stroje, výkonový rozsah a v některých dokumentech i popis standardních pracovních orgánů.

Šířka 4,2 m už vyžaduje skládací konstrukci, aby mohl být stroj bezpečně přepravován. Přesný transportní rozměr novější 1 360kg generace nebyl v použitých katalogových tabulkách bezpečně potvrzen, proto se zde žádná transportní šířka nevymýšlí. Pro konkrétní stroj je nutné vycházet z návodu, COC nebo technického osvědčení.

Hydraulicky skládaný rám

KOMBI XL 4,2 je vybaven hydraulicky skládaným rámem do transportní polohy. Boční pracovní sekce se sklápějí hydraulicky, čímž se stroj připravuje pro přesun mezi pozemky a silniční transport. Konstrukce se tím zásadně liší od základního KOMBI 3 s pevným rámem.

Před skládáním nebo rozkládáním nesmí nikdo stát v pracovním prostoru bočních sekcí. Hydraulické hadice, rychlospojky, čepy a skládací mechanismus je nutné pravidelně kontrolovat. Před jízdou musí být sklopené části zajištěny způsobem předepsaným výrobcem pro konkrétní provedení stroje.

Závěsná osa a agregace

Oficiální katalogy UNIA 2019 a 2021 uvádějí pro KOMBI XL 4,2 standardní závěsnou osu se svěrkou Ø 60-825 / Ø 28 mm. Jde o přesnější generačně vhodný údaj než obecné označení kategorie tříbodového závěsu. Dobová dokumentace se totiž v označení kategorie rozchází: původní text POLAGRO uvádí kategorii II, zatímco starší provozní návod pro KOMBI H uvádí kategorii III.

Pro konkrétní stroj je proto vhodné fyzicky ověřit provedení závěsné osy a spojovacích čepů. Novější katalog zároveň uvádí pro XL 4,2 příplatkovou závěsnou osu se svěrkou Ø 60-960 / Ø 36 mm. Před spojením s traktorem musí být ověřena kompatibilita závěsu, dostatečná zdvihací kapacita a bezpečné zatížení přední nápravy traktoru.

Kypřiče stop traktoru

Řada KOMBI XL je standardně vybavena kypřiči stop pojezdových kol traktoru. Výrobce uvádí bodovou regulaci pracovní hloubky a pružinové jištění pracovních dlát. Jejich úkolem je rozrušit zhutněnou stopu za koly traktoru ještě před vstupem hlavních pracovních sekcí kultivátoru.

Nastavení musí odpovídat skutečné hloubce kolejí a půdním podmínkám. Příliš hluboká práce zvyšuje tahový odpor a spotřebu, příliš mělké nastavení nemusí stopu dostatečně otevřít. Před prací je vhodné zkontrolovat opotřebení dlát, pružinové jištění a symetrii nastavení.

Přední strunový válec Ø 320 mm

První hlavní pracovní sekcí je přední strunový válec o průměru Ø 320 mm. Jeho úkolem je prvotní urovnání půdy, rozdrobení větších hrud a vytvoření rovnoměrnějšího povrchu pro následné radličky. Průměr Ø 320 mm se objevuje shodně ve starší i novější dokumentaci, takže jde o dlouhodobý konstrukční znak této řady.

U použitého stroje je vhodné zkontrolovat rovnost segmentů, stav ložisek, volný chod a případné deformace strun. Nepravidelný chod předního válce může ovlivnit stabilitu pracovní hloubky a kvalitu navazujícího kypření.

Tři řady radliček

KOMBI XL 4,2 používá tři řady pružných radliček. Třířadé uspořádání je charakteristické pro širší skládanou řadu XL a odlišuje ji od základního KOMBI 3, který používá čtyři řady. Rozložení pracovních orgánů do tří řad poskytuje prostor pro průchod zeminy a umožňuje rovnoměrné zpracování celé pracovní šířky.

Pro novější 1 360kg generaci katalogy 2019 a 2021 uvádějí ve standardu radličky SU 32 × 12 mm s plynulou regulací pracovní hloubky. Tento údaj odpovídá také původnímu textu POLAGRO a je proto použit v hlavní specifikaci.

42 radliček

Model XL 4,2 má 42 pracovních radliček. Tento počet potvrzuje původní karta POLAGRO, starší dokumentace 4,2 H i novější katalogy XL. Starší provozní návod rozepisuje konfiguraci 4,2 H jako tři pracovní sekce po 14 radličkách, tedy 3 × 14 = 42. Přestože se hmotnost a generační označení změnily, celkový počet pracovních orgánů zůstal zachován.

Při kontrole konkrétního stroje je vhodné radličky fyzicky spočítat, ověřit jejich shodné provedení a posoudit rovnoměrnost opotřebení. Kombinace různě opotřebených pracovních špiček může způsobovat rozdílnou hloubku zpracování napříč záběrem.

SU, SV a SK – pozor na generační dokumentaci

Novější katalogová generace XL 4,2 používá standardní radličky SU 32 × 12 mm. Výrobce zároveň uvádí jako příplatkovou možnost radličky SV 45 × 10 mm a radličky SK 45 × 10 mm s dlátem 100 mm. Konkrétní osazení jednotlivého stroje proto musí být vždy ověřeno fyzickou kontrolou.

U starší generace existuje dokumentační rozpor. Katalog UNIA 2016 uvádí pro KOMBI H již standardní SU 32 × 12 mm, zatímco provozní návod PL 01/2018 popisuje u KOMBI H tři řady SV 45 × 10 mm. To je další důvod, proč nepřenášet starší servisní dokumentaci nekriticky na novější SKU 11116. Pro hlavní specifikaci tohoto produktu je rozhodující shoda původního POLAGRO údaje s katalogy 2019 a 2021.

Plynulá regulace pracovní hloubky

Novější katalogy potvrzují u tří řad radliček SU plynulou regulaci pracovní hloubky. Přesný číselný rozsah katalogová stránka novější generace neuvádí. Starší provozní návod pro KOMBI 4,2 H uvádí pracovní hloubku 3–8 cm, ale protože jde o 1 125kg generaci, je tento rozsah v technické tabulce veden pouze jako historicky doložený údaj, který má být u konkrétního XL 4,2 ověřen podle jeho návodu.

Pracovní hloubka se v praxi nastavuje podle stavu půdy a požadované struktury seťového lůžka. Příliš hluboká práce zvyšuje tahový odpor a může vynášet vlhčí spodní vrstvu, zatímco příliš mělká práce nemusí dostatečně rozrušit nerovnosti.

Dvojitý zadní ozubený strunový válec Ø 320 / 280 mm

Za radličkami pracuje dvojitý ozubený strunový válec o průměrech Ø 320 a Ø 280 mm. U řady KOMBI XL je doplněn pružinovou regulací přítlaku. Zadní soustava dokončuje drobení hrud, urovnává povrch a přiměřeně půdu zpětně utužuje.

Přítlak je vhodné nastavovat symetricky na obou stranách. Nadměrný přítlak může ve vlhké půdě způsobit nežádoucí utužení, příliš malý naopak sníží urovnávací účinek. Při údržbě se kontroluje stav segmentů, ložisek a regulačních prvků.

Hmotnost 1 360 kg – hlavní generační znak

Pro SKU 11116 je hlavní hmotností 1 360 kg. Tuto hodnotu uvádí původní karta POLAGRO a shodně ji potvrzují oficiální katalogy UNIA 2019 a 2021. Hmotnost je zásadním identifikačním údajem, protože starší KOMBI 4,2 H z provozního návodu 01/2018 má pouze 1 125 kg.

Rozdíl 235 kg není drobná odchylka, ale jasný generační rozdíl. Starší hmotnost proto není použita jako hlavní parametr produktu. U fyzického stroje je při jakékoli pochybnosti rozhodující výrobní štítek, COC a návod dodaný ke konkrétnímu kusu.

Výkon traktoru 80–120 k – hlavní oprava původní karty

Pro novější katalogovou generaci XL 4,2 výrobce uvádí výkonový rozsah 80–120 k. Tento rozsah se shodně objevuje v oficiálním katalogu 2019 i katalogu 2021. Proto je použit jako hlavní hodnota pole pa_power.

Původní karta POLAGRO uváděla pouze 90 k. Přesně 90 k však uvádí starší provozní návod pro KOMBI 4,2 H o hmotnosti 1 125 kg. Původní produkt tak zřejmě spojoval novější hmotnost 1 360 kg s výkonem starší generace. Aktualizace tento generační mix opravuje.

Reálná potřeba výkonu závisí na půdních podmínkách, hloubce, rychlosti a trakci. Vedle výkonu motoru je nutné zohlednit také zdvihací kapacitu tříbodového závěsu a stabilitu traktoru s více než 1,3tunovým neseným strojem.

Starší KOMBI 4,2 H – co uvádí návod PL 01/2018

Oficiální provozní návod UNIA ve verzi PL 01/2018 dokumentuje starší generaci označenou KOMBI 4,2 H. Uvádí pracovní záběr 4,2 m, hmotnost 1 125 kg, výkon 90 k, 42 radliček, pracovní hloubku 3–8 cm, pracovní rychlost 10–15 km/h a provozní výkonnost 4,2–6,3 ha/h.

Návod dále uvádí celkové rozměry 295 × 417 × 127 cm, třídu traktoru 14 kN, tři segmenty předního válce, tři zadní segmenty po 1,4 m a tři kultivátorová pole po 1,4 m. Tyto údaje jsou cenné pro identifikaci starší generace, ale nesmí být bez ověření přeneseny jako hlavní parametry 1 360kg SKU 11116.

Starší katalog 2016

Dobový katalog UNIA 2016 uvádí stejnou starší hmotnost 1 125 kg, výkon 90 k a 42 radliček. Současně však oproti provoznímu návodu 2018 uvádí standardní radličky SU 32 × 12 mm, nikoli SV 45 × 10 mm. Tento rozpor ukazuje, že i v rámci starší generace mohla dokumentace zachycovat rozdílné výrobní nebo obchodní konfigurace.

Pro SKU 11116 proto starší katalog slouží především jako důkaz existence 1 125kg generace. Hlavní konfigurace je stanovena podle novějších katalogů, které přesně odpovídají hmotnosti původní karty POLAGRO.

Katalogy 2019 a 2021 – generace odpovídající SKU 11116

Katalog UNIA 2019 uvádí přímo model KOMBI XL 4,2 s hmotností 1 360 kg, výkonem 80–120 k a 42 radličkami. Standardní výbava zahrnuje závěsnou osu Ø 60-825 / Ø 28 mm, kypřiče stop, přední strunový válec Ø 320 mm, tři řady SU 32 × 12 mm, dvojitý zadní ozubený strunový válec Ø 320/280 mm a hydraulické skládání.

Katalog 2021 potvrzuje stejnou základní konfiguraci 1 360 kg / 80–120 k / 42 radliček. Tato shoda dvou katalogových generací a původní hmotnosti POLAGRO je hlavním důvodem, proč je právě tato specifikace použita pro aktualizovaný produkt.

Současná stránka UNIA – konstrukce ano, tabulka s chybou

Současná česká stránka výrobce potvrzuje konstrukci řady KOMBI XL: závěsnou osu, kypřiče stop, přední válec Ø 320 mm, tři řady SU 32 × 12 mm, zadní Ø 320/280 mm a hydraulické skládání. Její technická tabulka je však zjevně chybně poskládaná – v záhlaví se opakuje XL 5,1, chybí správný sloupec XL 4,2 a hodnoty jsou posunuté.

Proto současná tabulka není použita k přepsání historické karty. Přesnější jsou dvě oficiální dobové katalogové revize 2019 a 2021, které shodně identifikují XL 4,2 jako 1 360 kg / 80–120 k / 42 radliček.

Hydraulika

Hydraulika stroje slouží především pro skládání bočních sekcí do transportní polohy. Přesný počet potřebných hydraulických okruhů ani požadovaný průtok nebyl v použitých přesných podkladech pro novější XL 4,2 bezpečně potvrzen, proto se tyto hodnoty nevymýšlejí.

Před agregací je nutné ověřit kompatibilitu rychlospojek a požadavky konkrétního stroje s hydraulikou traktoru. Hadice je třeba pravidelně kontrolovat na praskliny, oděr, netěsnosti a stáří. Hydraulický systém se nesmí rozpojovat pod tlakem.

Podvozek, pneumatiky a brzdy

KOMBI XL 4,2 je v použitých podkladech veden jako nesený kultivátor. Pro tuto variantu nejsou v hlavní katalogové specifikaci uvedeny vlastní transportní pneumatiky ani vlastní brzdová soustava. Proto se do karty nepřenášejí žádné rozměry pneumatik ani typ brzd z jiných modelů UNIA.

Pokud konkrétní kus obsahuje jakoukoli dodatečnou transportní výbavu, musí být identifikována přímo na stroji a podle jeho dokumentace.

Příplatková výbava

Katalogy novější generace potvrzují příplatkovou sadu radliček SK 45 × 10 mm s dlátem 100 mm, sadu radliček SV 45 × 10 mm, alternativní závěsnou osu Ø 60-960 / Ø 36 mm a výstražné tabule. Katalog 2021 uvádí výstražné tabule s LED osvětlením.

Konkrétní výbava prodávaného kusu musí být ověřena fyzicky. Přítomnost příplatkové položky nelze odvozovat pouze ze seznamu možností výrobce.

Pracovní rychlost a výkonnost

Starší návod PL 01/2018 uvádí pro 4,2 H pracovní rychlost 10–15 km/h a teoreticko-provozní výkonnost 4,2–6,3 ha/h. Tyto hodnoty nejsou prezentovány jako jistota pro novější 1 360kg generaci, ale jako historická reference. Reálná výkonnost závisí na délce pozemku, otáčkách, překryvu, půdních podmínkách a skutečné pojezdové rychlosti.

Kvalita seťového lůžka má přednost před maximální rychlostí. Pokud stroj začne půdu odhazovat, poskakovat nebo vytvářet nerovnoměrný povrch, je vhodné rychlost a nastavení pracovních sekcí upravit.

Údržba

Před sezónou a pravidelně během provozu je vhodné kontrolovat rám, hydraulické skládací body, čepy, závěsnou osu, hadice, rychlospojky, radličky, kypřiče stop a válce. Zvláštní pozornost si zaslouží praskliny, deformace, povolené spoje a nerovnoměrně opotřebené pracovní orgány.

Starší provozní návod řady KOMBI uvádí mazání ložisek strunových válců, závitů regulačních prvků, čepů pohyblivých nosníků, hydraulického válce a osy kypřiče stop. Přesný servisní interval pro konkrétní 1 360kg kus je vhodné ověřit podle jeho vlastního návodu a roku výroby.

Po práci je vhodné odstranit zeminu a rostlinné zbytky, nechat stroj oschnout, zkontrolovat poškození laku a kovové pracovní části chránit proti korozi. Pro delší odstavení má být stroj uložen na stabilním a zpevněném podkladu.

Bezpečnost

Při nastavování a servisu musí být stroj bezpečně spuštěn na podklad a traktor zajištěn proti pohybu. Nikdo nesmí vstupovat pod zvednutý stroj ani do prostoru hydraulicky sklápěných sekcí. Veškeré práce na hydraulice se provádějí bez tlaku v systému.

Při silničním transportu je nutné sklopit boční sekce, použít odpovídající mechanické jištění, zkontrolovat závěs a použít předepsané výstražné označení a osvětlení. Konkrétní požadavky na rozměry a provoz na veřejných komunikacích se ověřují podle COC, technického osvědčení a předpisů platných pro konkrétní stroj.

Co ověřit před koupí

U konkrétního stroje doporučujeme nejprve zkontrolovat výrobní štítek a rok výroby. U modelu 4,2 existuje jasně doložená starší generace 1 125 kg a novější XL generace 1 360 kg. Následně je vhodné ověřit všech 42 radliček, jejich typ SU/SV/SK, stav předního a zadního válce, funkci kypřičů stop, hydraulického skládání a provedení závěsné osy.

Dále doporučujeme prověřit dokumentaci k silničnímu provozu, stav osvětlení a výstražných tabulí, hydraulické hadice, čepy skládacího rámu a rovinnost všech sekcí. Při zjištěném rozdílu mezi štítkem a katalogovou kartou má vždy přednost identifikace konkrétního výrobního kusu.

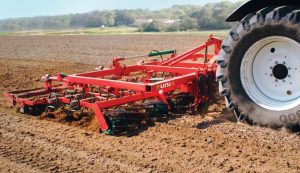

Rozdíl proti KOMBI XL 3,7

XL 3,7 má pracovní záběr 3,7 m, hmotnost 1 290 kg, 36 radliček a výkon 70–110 k. XL 4,2 rozšiřuje pracovní záběr na 4,2 m, má 42 radliček, hmotnost 1 360 kg a výkon 80–120 k. Konstrukční princip – tři řady SU, kypřiče stop, přední Ø 320 mm, zadní Ø 320/280 mm a hydraulické skládání – zůstává shodný.

Rozdíl proti KOMBI XL 5,1 a 5,6

Širší XL 5,1 a XL 5,6 používají více radliček a vyžadují vyšší výkon traktoru. Proto nelze jejich hmotnosti, závěs ani výkonové rozsahy přenášet na XL 4,2. Zvláště varianta 5,6 používá jiný standardní rozměr závěsné osy s Ø 36 mm čepy, zatímco XL 4,2 má v katalogu standard Ø 60-825 / Ø 28 mm.

Technická specifikace – generace odpovídající SKU 11116

Hlavní opravy proti původní kartě POLAGRO

1. Výkon traktoru: původních 90 k bylo nahrazeno hlavní hodnotou 80–120 k, která odpovídá 1 360kg generaci XL v katalozích 2019 a 2021.

2. Generační rozlišení: starší KOMBI 4,2 H s hmotností 1 125 kg a výkonem 90 k není použit jako hlavní specifikace SKU 11116.

3. Závěs: hlavní údaj používá přesný rozměr závěsné osy Ø 60-825 / Ø 28 mm namísto nejistého přenášení kategorie závěsu mezi generacemi.

4. Současná webová tabulka: kvůli chybně poskládaným sloupcům nebyla použita k přepsání přesných dobových údajů.

Nezávazná poptávka

Potřebujete ověřit konkrétní výbavu, dostupnost nebo vhodnost stroje za váš traktor? Kontaktujte POLAGRO. U konkrétního kusu doporučujeme předem ověřit výrobní štítek, rok výroby, provedení závěsu a typ pracovních orgánů.
