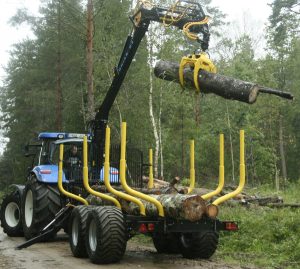

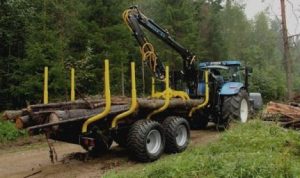

ONIAR 8600 – profesionální lesnický hydraulický jeřáb s dosahem 8,6 m

ONIAR 8600 je profesionální teleskopický lesnický hydraulický jeřáb estonského výrobce ONIAR OÜ, určený pro montáž na vyvážecí vleky a manipulaci s kulatinou v náročném provozu. Produkt POLAGRO SKU 7036 odpovídá konkrétnímu modelu ONIAR 8600 s maximálním dosahem 8,6 m a dvojitým teleskopickým výsuvem.

Oficiální provozní manuál ONIAR 7400/8600 potvrzuje pro model 8600 hmotnost 1 175 kg bez rotátoru a drapáku, hrubý zdvihový moment 72 kNm, čistý zdvihový moment 45 kNm, hrubý otočný moment 27 kNm, rozsah otočení 370°, doporučený průtok hydraulického čerpadla 60–80 l/min a teleskopické vysunutí 3 428 mm.

Přesná identita modelu ONIAR 8600

ONIAR 8600 je samostatný model a nesmí být zaměňován s kratším ONIAR 7400, starším ONIAR 6400 ani lehčím ONIAR 67s. Patří do stejné profesionální 72kNm generace jako 7400, ale používá delší dvojitý teleskop a nabízí výrazně větší pracovní dosah.

Výrobce v manuálu výslovně uvádí, že pouze ONIAR 8600 má druhý teleskop a synchronizační řetěz. To je jeden z hlavních konstrukčních rozdílů proti 7400.

Maximální dosah 8,6 m

Maximální dosah modelu ONIAR 8600 činí 8,6 m. Tuto hodnotu potvrzuje oficiální manuál i původní produktová karta POLAGRO.

Dlouhý pracovní rádius je výhodný zejména při nakládání materiálu z obtížně dostupných míst, při práci přes příkop, mezi stojícími stromy nebo na větších vyvážecích vlecích.

Dvojitý teleskopický výsuv

ONIAR 8600 používá dva teleskopické výsuvy. Oficiální manuál uvádí, že teleskop 1 a teleskop 2 se pohybují synchronně a jejich pohyb je synchronizován řetězem.

Oba teleskopy jsou vedeny kluznými prvky ze čtyř stran. Konstrukce zvyšuje dosah, ale současně vyžaduje pravidelnou kontrolu řetězu, kluzných vedení a správného seřízení.

Teleskopické vysunutí 3 428 mm

Technická tabulka výrobce uvádí celkový teleskopický rozsah 3 428 mm. To je výrazně více než 2 000 mm u ONIAR 7400.

Právě delší teleskop je hlavním důvodem, proč 8600 dosahuje 8,6 m, ale současně má nižší čistý zdvihový moment než kratší 7400.

Hrubý zdvihový moment 72 kNm

Hrubý zdvihový moment ONIAR 8600 činí 72 kNm. Stejnou hodnotu má v oficiálním manuálu také model 7400.

Hrubý moment ale neznamená stejnou reálnou nosnost v celém pracovním rozsahu, protože delší výložník 8600 má vyšší vlastní hmotnost.

Čistý zdvihový moment 45 kNm

Čistý zdvihový moment modelu ONIAR 8600 činí 45 kNm. To je méně než 51 kNm u kratšího modelu 7400.

Rozdíl odpovídá delšímu a těžšímu dvojitému teleskopickému systému, který zvyšuje pracovní dosah na úkor čisté zdvihové rezervy.

Nosnost 1 116 kg ve 4 m

Původní produktová karta POLAGRO uvádí nosnost 1 116 kg při vyložení 4 m. Tato hodnota odpovídá dobovým obchodním podkladům pro generaci ONIAR 8600.

Jde o důležitý referenční bod pro reálné použití, protože ukazuje nosnost ve středním pracovním dosahu.

Nosnost 530 kg při plném dosahu

Při maximálním výsuvu 8,6 m uvádí původní karta POLAGRO nosnost přibližně 530 kg.

V reálném provozu je nutné od této hodnoty odečíst vliv hmotnosti drapáku, rotátoru a případného dalšího příslušenství.

Hrubý otočný moment 27 kNm

Oficiální manuál potvrzuje hrubý otočný moment 27 kNm. Původní POLAGRO karta uváděla hodnotu 27 bez jednotky; správná jednotka je kNm.

Otočný moment je důležitý zejména při práci s těžkým břemenem mimo podélnou osu vleku.

Rozsah otočení 370°

ONIAR 8600 má rozsah otočení 370°. To umožňuje obsloužit široký prostor kolem vyvážecího vleku.

Obsluha musí respektovat mechanické dorazy a nesmí otočný mechanismus násilně přetěžovat za povolený rozsah.

Doporučený průtok 60–80 l/min

Výrobce doporučuje průtok hydraulického čerpadla 60 až 80 l/min. Správný průtok zajišťuje plynulé a dostatečně rychlé pracovní pohyby.

Příliš vysoký průtok může zvyšovat zahřívání oleje, zatímco příliš nízký průtok zpomalí pracovní cykly.

Hmotnost 1 175 kg

Oficiální manuál uvádí hmotnost ONIAR 8600 bez rotátoru a drapáku 1 175 kg. Tato hodnota přesně odpovídá původní kartě POLAGRO.

Při návrhu soupravy je nutné připočítat rotátor, drapák, rozvaděč, podpěry a další příslušenství.

Čtyři otočné válce

ONIAR 8600 používá čtyři otočné válce. Původní karta tento konstrukční prvek správně uvádí.

Čtyřválcový mechanismus je součástí masivní otoče a zajišťuje potřebný otočný výkon pro profesionální práci s těžší kulatinou.

Masivní odlévaná otoč

Dobový produktový popis uvádí masivní odlévanou otoč. U jeřábu této výkonové třídy jde o významný konstrukční prvek přenášející vysoké dynamické zatížení.

Otoč musí být pravidelně mazána a kontrolována na vůle, těsnost a správné množství oleje.

Synchronizační řetěz teleskopů

Výrobce uvádí, že oba teleskopy modelu 8600 jsou synchronizovány řetězem. Manuál obsahuje samostatný postup kontroly a seřízení napnutí řetězu.

Pokud průhyb řetězu přesáhne předepsanou hodnotu, musí být řetěz seřízen. Správné napnutí zajišťuje synchronní pohyb obou teleskopických stupňů.

Dobové typy rozvaděčů

Původní karta POLAGRO uvádí rozvaděče HC 6/8 XY, HC 4/8 XY s elektrickým on/off a komfortní plně elektrický Danfoss.

Konkrétní jeřáb může mít jinou konfiguraci podle roku výroby a objednané výbavy. Při servisu je nutné identifikovat skutečný typ rozvaděče.

Elektrické ovládání z kabiny

Plně elektrický rozvaděč umožňuje pohodlné ovládání jeřábu z kabiny traktoru. To je praktické zejména při dlouhých směnách a profesionálním provozu.

Elektrické ovládání klade vyšší nároky na stav kabeláže, konektorů a napájecí soustavy.

Opěrné nohy

Dobová nabídka uvádí teleskopické výsuvné nebo výklopné opěrné nohy. Ty zvyšují stabilitu soupravy při práci mimo podélnou osu.

U 8,6m jeřábu je správná stabilizace mimořádně důležitá, protože při maximálním vyložení vzniká vysoký klopný moment.

Doporučený drapák G23 PROFI

Původní karta doporučuje pro ONIAR 8600 drapák G23 PROFI s rozevřením 1 320 mm.

Vhodnost konkrétního drapáku závisí na charakteru kulatiny, způsobu práce a hmotnosti příslušenství.

Historická kompatibilita s vleky ONIAR

Původní POLAGRO karta uvádí spojení zejména s vleky ONIAR 14T a 17T. To odpovídá vyšší hmotnosti a výkonu modelu 8600.

Při dodatečné montáži na jiný vlek je nutné ověřit pevnost rámu, základnu jeřábu, hydrauliku a stabilitu.

Rozdíl proti ONIAR 7400

ONIAR 7400 má maximální dosah 7,4 m, teleskopické vysunutí 2 000 mm, čistý zdvihový moment 51 kNm a hmotnost 1 050 kg.

ONIAR 8600 má delší dosah 8,6 m a teleskop 3 428 mm, ale čistý zdvihový moment klesá na 45 kNm a hmotnost roste na 1 175 kg.

Rozdíl proti ONIAR 67s

ONIAR 67s má dosah 6,7 m, hrubý moment 46 kNm a hmotnost 880 kg. ONIAR 8600 je výrazně delší, výkonnější a těžší profesionální model.

Parametry obou modelů proto nelze zaměňovat ani přebírat mezi jednotlivými kartami.

Rozdíl proti ONIAR 6400

Historický ONIAR 6400 má dosah 6,4 m a nižší výkonovou třídu 48/60 kNm podle hydraulické konfigurace.

ONIAR 8600 je delší a konstrukčně robustnější model určený pro náročnější nasazení.

Výrobce ONIAR OÜ

ONIAR OÜ je estonský výrobce zemědělské a lesnické techniky. Oficiální manuál uvádí sídlo výrobce v Märjamaa v Estonsku.

Modely 7400 a 8600 byly výrobcem dokumentovány společně, protože sdílejí velkou část konstrukce, ale liší se teleskopem a pracovním dosahem.

Montáž na vyvážecí vlek

Jeřáb musí být upevněn na vhodnou montážní základnu schopnou bezpečně přenášet zdvihový i otočný moment.

Po montáži je nutné zkontrolovat dotažení spojů, hydraulické vedení a funkci stabilizačních prvků.

Stabilita celé soupravy

Stabilita vleku je stejně důležitá jako vlastní nosnost jeřábu. Při bočním vyložení vzniká vysoký klopný moment.

Na svahu nebo měkkém podkladu je vhodné pracovat s větší rezervou a maximálně využít správně ustavené podpěry.

Zatěžovací diagram má přednost

Hodnoty 1 116 kg ve 4 m a 530 kg při 8,6 m jsou referenční body. Skutečná nosnost se mezi těmito vzdálenostmi mění podle geometrie ramen.

Obsluha musí vždy respektovat správný diagram konkrétního 8600 a započítat hmotnost pracovního příslušenství.

Kontrola před prací

• zkontrolovat upevnění jeřábu k rámu vleku,
• zkontrolovat čtyři otočné válce,
• zkontrolovat hlavní a vnější rameno,
• zkontrolovat oba teleskopy a synchronizační řetěz,
• zkontrolovat hydraulické válce a hadice,
• zkontrolovat rozvaděč a rychlospojky,
• zkontrolovat drapák a rotátor,
• ověřit stabilitu soupravy a podpěry.

Mazací plán ONIAR 8600

Oficiální manuál obsahuje samostatný mazací plán pro model 8600. Většina hlavních čepů a pouzder má interval 80 motohodin.

Teleskop, synchronizační řetěz a horní čep rotátoru mají kratší interval 10 motohodin. Výrobce požaduje pravidelné promazávání všech těchto míst.

Mazání teleskopu každých 10 hodin

Manuál uvádí mazání teleskopu přibližně každých 10 provozních hodin. Mazivo se má aplikovat na všechny strany teleskopických ploch.

Správné mazání snižuje tření, omezuje opotřebení kluzných elementů a zlepšuje plynulost vysouvání.

Mazání řetězu každých 10 hodin

Synchronizační řetěz modelu 8600 má podle manuálu interval mazání 10 hodin.

Řetěz musí být nejen namazaný, ale také správně napnutý. Nadměrný průhyb vede k nesynchronnímu pohybu teleskopů.

Kontrola napnutí řetězu

Manuál popisuje kontrolu průhybu řetězu při vodorovném vysunutí teleskopu. Pokud průhyb přesáhne předepsanou hodnotu, řetěz je nutné seřídit.

Správné nastavení je zásadní pro rovnoměrný a bezpečný pohyb obou teleskopických stupňů.

Kontrola hydraulických hadic

Hadice musí být bez prasklin, oděru a netěsností. U dvojitého teleskopu je nutné věnovat zvýšenou pozornost pohyblivým úsekům vedení.

Poškozená hadice musí být okamžitě vyměněna za odpovídající tlakový díl.

Kontrola otočného mechanismu

Otočný mechanismus musí pracovat plynule bez nadměrných vůlí, rázů a úniku oleje.

Výrobce upozorňuje na pravidelnou kontrolu množství oleje v otoči a dodržování servisních intervalů.

Kontrola čepů a pouzder

Čepy a pouzdra jsou cyklicky namáhané při každém pracovním pohybu. Pravidelné mazání omezuje vznik vůlí.

Při nadměrném opotřebení je nutné pouzdra a čepy vyměnit dříve, než dojde k poškození nosných částí.

Kontrola nosné konstrukce

Ramena, sloup, základnu a svarové spoje je nutné pravidelně kontrolovat na deformace, praskliny a známky únavy.

Po mimořádném přetížení nebo nárazu musí stroj před dalším provozem zkontrolovat kvalifikovaný servis.

Práce při plném dosahu

Při 8,6m vyložení je nosnost přibližně 530 kg. S drapákem a rotátorem je skutečná hmotnost samotného nákladu, kterou lze bezpečně manipulovat, nižší.

Obsluha musí používat plynulé pohyby a zabránit rozhoupání nákladu.

Práce v obtížně dostupných místech

Dlouhý 8,6m dosah je hlavní výhodou modelu 8600 při práci přes příkopy, mezi stromy nebo v místech, kde nelze vlek přistavit těsně k materiálu.

Větší dosah ale současně znamená nižší nosnost a vyšší nároky na stabilitu soupravy.

Práce ve svahu

Na svahu se stabilita výrazně snižuje. Je vhodné používat menší vyložení a nižší hmotnost břemene než na rovném podkladu.

Pokud nelze vlek bezpečně ustavit, práce se nesmí zahájit.

Práce v zimě

Manuál doporučuje při práci v mrazu hydraulický systém nejprve zahřát opakovaným plynulým pohybem jednotlivých funkcí.

Studený olej má vyšší viskozitu a může způsobovat pomalejší reakce nebo vyšší tlakové ztráty.

Provoz při vysokých teplotách

Manuál upozorňuje také na možnost přehřívání hydraulického systému při teplotách kolem +25 °C a výše. Pro náročný provoz může být vhodný přídavný chladič oleje.

Přehřátý olej zhoršuje mazací vlastnosti a urychluje stárnutí těsnění.

Čistota hydraulického oleje

Čistota oleje je zásadní pro životnost rozvaděče, čerpadla a válců. Při servisu je nutné zabránit vniknutí vody a nečistot do okruhu.

Přepravní poloha

Před jízdou musí být jeřáb složený a zajištěný. Drapák a rotátor nesmějí volně kmitat.

Je nutné zkontrolovat celkovou výšku, šířku a zajištění obou teleskopických stupňů.

Čištění a ochrana proti korozi

Výrobce doporučuje stroj pravidelně čistit a před delším odstavením odstranit nečistoty. Při mytí tlakovou vodou má být dodržena bezpečná vzdálenost a přiměřená teplota vody.

Po umytí je vhodné opravit poškozený lak, promazat mazací body a chránit odkrytá místa proti korozi.

Servisní evidence

U profesionálně používaného ONIAR 8600 je vhodné vést záznamy o mazání, seřizování řetězu, výměnách hadic, opravách válců a kontrolách otoče.

Dobrá servisní historie pomáhá předcházet poruchám a usnadňuje správnou objednávku náhradních dílů.

Technická tabulka ONIAR 8600

Parametr	Ověřená hodnota
Maximální dosah	8,6 m
Hmotnost bez rotátoru a drapáku	1 175 kg
Hrubý zdvihový moment	72 kNm
Čistý zdvihový moment	45 kNm
Nosnost ve 4 m	1 116 kg
Nosnost při plném dosahu	530 kg
Hrubý otočný moment	27 kNm
Rozsah otočení	370°
Doporučený průtok	60–80 l/min
Teleskopické vysunutí	3 428 mm
Teleskopy	2, synchronizované řetězem
Počet otočných válců	4

Generační závěr

Produkt POLAGRO SKU 7036 je správně identifikován jako ONIAR 8600. Oficiální manuál ONIAR 7400/8600 potvrzuje jeho hlavní konstrukční a technické parametry a výslovně odlišuje model 8600 dvojitým teleskopem a synchronizačním řetězem.

Aktualizovaná karta proto používá ověřené hodnoty 8,6 m, 1 175 kg, 72 kNm brutto, 45 kNm netto, 27 kNm otočný moment, 370°, 60–80 l/min a teleskopické vysunutí 3 428 mm. Původní nosnosti 1 116 kg ve 4 m a 530 kg při plném dosahu jsou zachovány jako dobové údaje odpovídající této generaci.

Doporučení před objednávkou dílů nebo servisem

Před objednávkou náhradních dílů je nutné ověřit výrobní číslo, typ rozvaděče, konfiguraci elektrického ovládání, drapák, rotátor a stav synchronizačního řetězu teleskopů.

U staršího stroje mohou být některé komponenty během provozu nahrazené nebo upravené, proto má skutečné provedení konkrétního kusu vždy přednost před obecnou katalogovou konfigurací.
