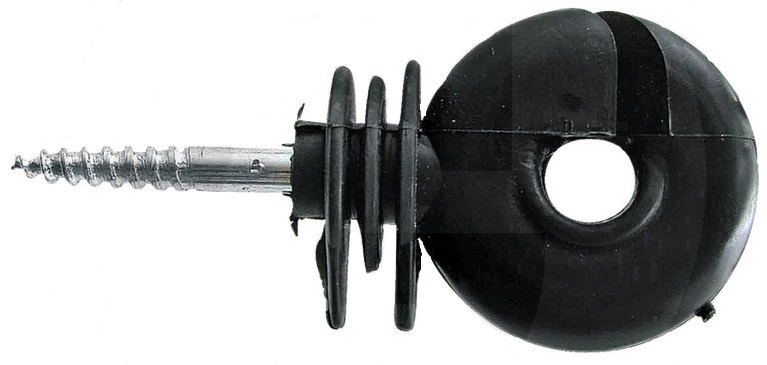

GRANIT 580026 – kruhový izolátor pro elektrický ohradník

Izolátor kruhový je průběžný kroužkový izolátor pro elektrické ohradníky určený především k montáži na dřevěné sloupky. Produktová karta POLAGRO SKU 3243 je v původním exportu téměř bez technického popisu, ale návaznost původního sortimentu a dobové katalogy umožňují velmi přesnou identifikaci jako GRANIT 580026.

Historický český katalog GRANIT uvádí položku 580026 jako „Originál Granit kruhový izolátor“, černý, se závitem do dřeva a s průchozím vrutem o průměru 5,3 mm. Katalogové balení je 50 kusů. Současné katalogové materiály GRANIT stejné číslo 580026 stále vedou jako kroužkový izolátor v balení 50 kusů.

Proč je identifikace 580026 spolehlivá

Nejde pouze o shodu obecného názvu. V původním POLAGRO exportu se bezprostředně vedle SKU 3243 nachází další historické položky, které přesně odpovídají stejnému dobovému sortimentu GRANIT. Následující produkt GB 250 je přímo dohledatelný jako originální bateriový ohradníkový přístroj GRANIT. Sousední široká páska 250 m se čtyřmi vodiči 0,16 mm zase odpovídá historickému GRANIT 580282.

Dobový katalog GRANIT na stejné části pastevní techniky uvádí kruhový izolátor 580026, širokou pásku 580282 a následně bateriový přístroj GB 250. Tato produktová návaznost výrazně posiluje přiřazení SKU 3243 k modelu 580026.

Hlavní technické údaje

Kruhový izolátor jako základ elektrického ohradníku

Izolátor drží vodivý prvek ohradníku v požadované výšce a současně jej elektricky odděluje od nosného sloupku. Pokud by se živý vodič dotýkal dřeva, kovu nebo jiné vodivé konstrukce, docházelo by k úniku energie do země a ke snižování napětí v celé ohradě.

Kvalita a stav izolátorů jsou proto stejně důležité jako výkon samotného zdroje. I výkonný generátor může mít na dlouhé trase slabý účinek, pokud jsou izolátory prasklé, znečištěné nebo vodič někde svádí proud do nosné konstrukce.

Závit do dřeva

GRANIT 580026 je v oficiálních katalogových materiálech uváděn jako kruhový izolátor se závitem do dřeva. Je tedy určen především pro dřevěné kůly a sloupky, do kterých se vrut přímo zašroubuje.

Před montáží musí být dřevo dostatečně pevné. U starých, vyhnilých nebo popraskaných sloupků není vhodné izolátor pouze znovu dotáhnout – nejprve je potřeba posoudit stav samotného sloupku.

Průchozí vrut 5,3 mm

Historický český katalog GRANIT uvádí u 580026 průchozí vrut 5,3 mm. Kovový prvek tak prochází tělem izolátoru a zajišťuje pevné mechanické spojení se sloupkem.

Rozměr 5,3 mm je doložený přímo k historickému kódu 580026 a není převzatý z jiného podobného izolátoru. U mnoha konkurenčních kruhových izolátorů se používají vruty 5, 5,3 nebo 6 mm, proto není správné tyto varianty směšovat.

Černé provedení

Dobový katalog výslovně uvádí černé provedení. Černý plast je u kruhových izolátorů běžný, ale v této kartě je barva uvedena proto, že je pro 580026 historicky doložená, nikoli jako obecný předpoklad.

Katalogové balení 50 kusů

GRANIT uvádí 580026 v balení 50 kusů. Tento údaj je potvrzen historickými i novějšími katalogovými materiály.

Původní karta POLAGRO neuvádí, zda se SKU 3243 prodávalo výhradně jako celé balení nebo po jednotlivých kusech. Proto je v nové kartě „50 ks“ popsáno jako katalogové balení výrobku GRANIT, nikoli jako bezpodmínečně potvrzená prodejní jednotka starého POLAGRO e-shopu.

Montáž do dřevěného sloupku

Izolátor se zašroubuje do dřevěného sloupku tak, aby byl pevně usazený a nebyl vystaven zbytečnému pákovému namáhání. U tvrdého nebo velmi suchého dřeva může být vhodné připravit pilotní otvor, aby se omezilo štípání sloupku a přílišné namáhání vrutu.

Při montáži nepoužívejte nadměrnou sílu. Pokud se izolátor násilně dotahuje za plastové tělo, může dojít k jeho prasknutí nebo deformaci.

Montážní výška

Výška izolátoru se řídí druhem zvířat, počtem vodičů a konstrukcí ohrady. Jeden typ izolátoru tak může být použit ve více výškách podle konkrétního systému oplocení.

Samotný produkt 580026 nemá „předepsanou“ univerzální montážní výšku. Rozmístění vodičů musí odpovídat účelu ohrady a chovaným zvířatům.

Vodič v kruhovém izolátoru

Kruhová hlava vytváří vedení pro vodič a omezuje jeho kontakt se sloupkem. Přesnou maximální šířku pásky nebo průměr lanka oficiální katalogové materiály GRANIT použité pro identifikaci 580026 neuvádějí.

Někteří současní prodejci uvádějí použití pro lanko a úzkou pásku přibližně do 12 mm, ale protože tento údaj není v dostupném oficiálním historickém katalogu jednoznačně specifikován, není v této kartě vydáván za hlavní výrobní parametr.

Průběžné použití

Konstrukčně jde o typický kruhový izolátor určený k vedení vodiče po trase ohradníku. Pro běžné průběžné úseky je důležité, aby vodič mohl být veden bez kontaktu s nosným sloupkem.

V rozích, koncích a místech s vysokým tahem může být vhodnější robustnější rohový nebo napínací izolátor. Základní kruhový izolátor by neměl být automaticky používán jako náhrada speciálního koncového prvku tam, kde na něj působí výrazně vyšší tah.

Rozdíl proti kruhovému izolátoru 580326

V katalogu GRANIT se objevuje také objednací číslo 580326, rovněž označené jako kruhový izolátor, ale vedené jako jiná katalogová položka a v jiném balení.

SKU 3243 je podle historického produktového sledu a přesnějšího staršího popisu přiřazen k 580026, nikoli automaticky k 580326.

Rozdíl proti prodlouženému kruhovému izolátoru 580312

GRANIT 580312 je kruhový izolátor s dlouhou podpěrou přibližně 220 mm. Používá se tam, kde je potřeba vodič výrazně oddálit od stávajícího oplocení nebo konstrukce.

Model 580026 takovým prodlouženým izolátorem není. Do jeho karty proto nebyla přenesena délka 220 mm.

Rozdíl proti závlačnému izolátoru 58010061

GRANIT 58010061 je závlačný izolátor, tedy jiný konstrukční princip. Je určen pro jiný způsob montáže než 580026 se závitem do dřeva.

Tyto katalogové položky se nesmí zaměňovat jen proto, že jsou ve stejném sortimentu elektrických ohradníků.

Rozdíl proti POMELAC HPX I 0102

Na trhu je velmi známý kruhový izolátor POMELAC I 0102 se 6mm HPX vrutem. Funkčně je podobný, ale jde o jiný produkt, jiného výrobce a jiný rozměr vrutu.

SKU 3243 proto není popsán jako POMELAC HPX a nemá převzatý 6mm vrut ani speciální HPX geometrii hrotu.

Rozdíl proti POMELAC MINI I 017

Další podobnou položkou je POMELAC MINI I 017 s 5mm vrutem. Ani tato varianta není totožná s GRANIT 580026.

Právě existence 5mm, 5,3mm a 6mm provedení na trhu ukazuje, proč je důležité držet se přesného historického kódu a nemíchat parametry podobně pojmenovaných izolátorů.

Rozdíl proti izolátorům s metrickým závitem M6

Kruhové izolátory s metrickým závitem M6 jsou zpravidla určeny pro kovové sloupky, objímky nebo specifické montážní systémy. GRANIT 580026 je naopak katalogově veden se závitem do dřeva.

Do této karty proto není uváděn závit M6 ani parametry izolátorů určených pro kovové sloupky.

Kontrola před montáží

• zkontrolovat neporušenost plastového těla,
• zkontrolovat rovnost a stav kovového vrutu,
• ověřit pevnost dřevěného sloupku,
• zvolit správnou výšku vodiče,
• zkontrolovat, že izolátor odpovídá použitému vodiči,
• připravit dostatečný prostor pro zašroubování bez kolize s jinými prvky.

Kontrola po montáži

Po zašroubování ověřte, že izolátor drží pevně, není prasklý a vodič se nikde nedotýká dřevěného sloupku. U elektrického ohradníku je vhodné následně zkontrolovat napětí vhodným testerem.

Pokud napětí po výměně nebo montáži izolátoru výrazně kleslo, zkontrolujte trasu vodiče a možné svody v okolí.

Praskliny a poškození plastu

Izolační schopnost může zhoršit hluboká prasklina, ulomená část nebo jiná mechanická závada. Poškozený izolátor je vhodné vyměnit.

Vystavení slunci, mrazu a mechanickému namáhání je při venkovním použití dlouhodobé, proto je pravidelná vizuální kontrola důležitá i u kvalitních izolátorů.

Znečištění izolátoru

Silné znečištění bahnem, organickými usazeninami nebo jiným vodivým materiálem může za vlhka zvyšovat nežádoucí svod. Povrch izolátoru proto udržujte čistý.

Pro čištění není potřeba agresivní chemie. Důležité je odstranit vodivé nečistoty a současně nepoškodit plastové tělo.

Vegetace v okolí vodiče

I dokonale namontovaný izolátor nezabrání ztrátám, pokud se vodiče dotýká mokrá tráva nebo jiné porosty. Trasu ohradníku proto udržujte podle potřeby průchozí.

U dlouhých ohrad mohou součet drobných svodů výrazně snížit napětí v nejvzdálenější části systému.

Stav dřevěného kůlu

Uvolněný izolátor nemusí být závadou samotného výrobku. Problém může být ve změklém nebo popraskaném dřevě. Pokud závit ve sloupku nedrží, je vhodné přesunout montážní bod do zdravého materiálu nebo vyměnit sloupek.

Výměna izolátoru

Před výměnou vypněte zdroj elektrického ohradníku. Vodič uvolněte tak, aby nebyl pod nebezpečným mechanickým tahem, a teprve potom izolátor demontujte.

Nový izolátor namontujte do pevného dřeva a po dokončení zkontrolujte vodič i napětí celé sekce.

Montážní přípravky

Pro velké množství kruhových izolátorů existují montážní hlavice do aku vrtačky. Protože však přesná kompatibilita konkrétní hlavice s historickým tvarem 580026 není v použitých oficiálních katalozích doložena, není žádný konkrétní přípravek uveden jako povinné nebo standardní příslušenství.

Bezpečnost při práci

Před montáží nebo výměnou izolátorů vypněte generátor elektrického ohradníku a ověřte, že na vodiči není aktivní impuls. Pracujte s vhodným nářadím a nepoužívejte poškozené komponenty.

Elektrický ohradník musí být provozován podle návodu konkrétního zdroje a obecně platných pravidel pro elektrické oplocení.

Životnost a skladování

Nepoužité izolátory skladujte v suchu a chraňte je před zbytečným mechanickým zatížením. U balení 50 kusů je vhodné držet komponenty pohromadě, aby se kovové vruty nepoškodily nebo neztratily.

Co je u SKU 3243 ověřeno

• historická identita GRANIT 580026,
• kruhový / kroužkový izolátor,
• určení pro elektrické ohradníky,
• závit do dřeva,
• průchozí vrut 5,3 mm,
• černé provedení,
• katalogové balení 50 ks.

Co nebylo bez důkazu doplněno

• celková délka izolátoru,
• délka volné části vrutu,
• hmotnost jednoho kusu,
• přesný typ polymeru,
• přesná UV specifikace,
• maximální průměr drátu nebo lanka,
• maximální šířka pásky jako oficiální historický parametr,
• konkrétní montážní hlavice,
• prodejní jednotka POLAGRO v kusech.

Hlavní opravy a zpřesnění

• Potvrzena přesná identita ID 7451 / SKU 3243 / „izolátor kruhový“.
• Produkt přiřazen k historickému GRANIT 580026.
• Doplněn závit do dřeva.
• Doplněn průchozí vrut Ø 5,3 mm.
• Doplněna černá barva.
• Doplněno katalogové balení 50 ks.
• Oddělen od GRANIT 580326.
• Oddělen od prodlouženého GRANIT 580312.
• Oddělen od POMELAC I 0102 HPX s 6mm vrutem.
• Oddělen od MINI variant s 5mm vrutem a od metrických M6 izolátorů.
• Nebyla vymyšlena délka vrutu, hmotnost ani maximální rozměr vodiče.
• pa_power ponecháno prázdné – výkon traktoru je nerelevantní.
• Brand taxonomie ponechána prázdná, protože export neobsahuje existující vazbu GRANIT.
