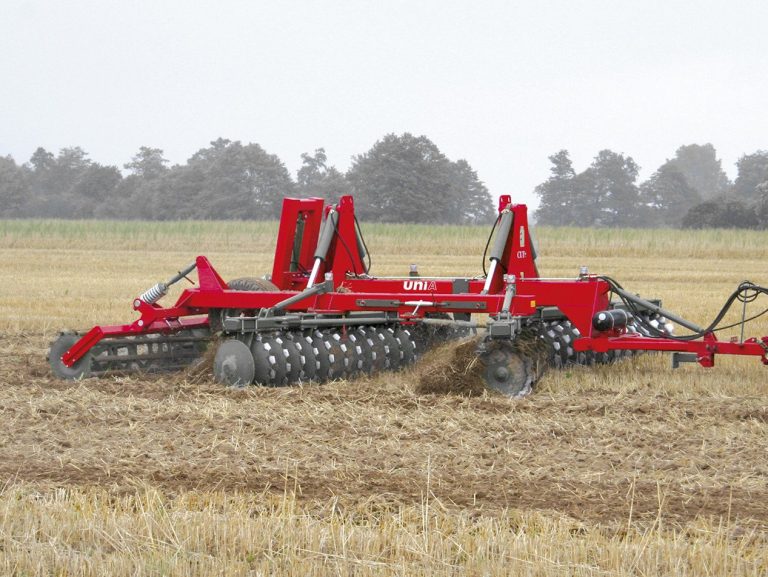

UNIA CUT XL Ø660 – těžký klasický diskový podmítač 2,8 / 3,2 / 3,9 m

UNIA CUT XL Ø660 je těžší klasický diskový podmítač se čtyřmi diskovými sekcemi uspořádanými do tvaru „X“. Tato karta aktualizuje existující produkt POLAGRO se SKU 9855; nejde o založení nového produktu. Při importu musí zůstat zachováno původní ID, slug, SKU, galerie, kategorie, značka i ostatní vazby.

Varianta Ø660 patří do rodiny CUT XL, tedy do robustnější větve klasických diskových bran UNIA. Pro tento model výrobce uvádí pracovní záběry 2,8 m, 3,2 m a 3,9 m. Jednotlivé šířky se liší počtem disků, hmotností, požadovaným výkonem a rozměry, proto jsou v technických datech vedeny odděleně.

Přesná identita a oddělení od ostatních CUT

SKU 9855 odpovídá přesně modelu CUT XL Ø660. Nesmí se zaměňovat s CUT XL Ø610, který používá menší disky, ani s lehčími CUT L Ø510 / Ø560. Stejně tak nejde o CUT XXL Ø660, který je konstrukčně odlišný, polonesený a hydraulicky sklopný.

Oficiální katalog UNIA uvádí pro CUT XL rám 120×120×8 mm, čtyři sekce disků v uspořádání „X“ a ozubené disky Ø610×6 mm nebo Ø660×6 mm. Pro tuto kartu platí výhradně Ø660×6 mm.

Konstrukce se čtyřmi sekcemi v „X“

CUT XL využívá tradiční konstrukci diskové brány se společnými hřídeli v sekcích. Čtyři sekce jsou sestaveny do tvaru písmene „X“, čímž se omezuje boční tah a zlepšuje vedení stroje. Úhel jednotlivých sekcí je mechanicky nastavitelný.

Větší pracovní úhel zvyšuje intenzitu řezu a promíchání půdy, ale zároveň zvyšuje tahový odpor. Nastavení je proto potřeba přizpůsobit půdě, množství posklizňových zbytků, pracovní hloubce a dostupnému výkonu traktoru.

Ozubené disky Ø660×6 mm

Správná specifikace pracovních disků je Ø660×6 mm. Průměr 660 mm a tloušťka 6 mm jsou shodně uvedeny v oficiálním katalogu. Servisní manuál tuto variantu vede samostatně vedle Ø610.

Rozteč mezi disky je podle servisního manuálu 230 mm. Počet disků závisí na pracovní šířce: 24 ks u 2,8 m, 28 ks u 3,2 m a 36 ks u 3,9 m.

Maximální pracovní hloubka 20 cm

Servisní manuál uvádí pro CUT XL maximální pracovní hloubku 0,20 m, tedy 20 cm. To je o 5 cm více než u lehčí řady CUT L. Díky větším diskům Ø660 je CUT XL Ø660 určen pro intenzivnější podmítku a hlubší zpracování půdy podle podmínek.

Skutečná dosažitelná hloubka závisí na opotřebení disků, nastavení úhlu sekcí, typu zadního válce, půdní vlhkosti a trakci traktoru. Hodnota 20 cm je maximální tabulkový údaj výrobce, nikoli automatická pracovní hloubka pro každou situaci.

Pracovní rychlost a výkonnost

Doporučená pracovní rychlost je 7–11 km/h. Servisní manuál uvádí tabulkovou výkonnost 1,96–3,08 ha/h pro 2,8 m, 2,24–3,52 ha/h pro 3,2 m a 2,73–4,30 ha/h pro 3,9 m.

Reálná výkonnost závisí na délce a tvaru parcel, počtu otáček, pracovním úhlu sekcí, hloubce, prokluzu a půdních podmínkách.

Požadovaný výkon traktoru

Výkonové nároky jsou dobře doložené a shodují se napříč oficiálními materiály. Pro 2,8×660 výrobce uvádí 85–110 k (62–81 kW), pro 3,2×660 100–125 k (73–92 kW) a pro 3,9×660 130–165 k (96–121 kW).

Protože SKU 9855 zastřešuje všechny tři šířky, je pa_power uvedeno jako 85–165 k dle pracovního záběru. Kromě výkonu motoru je nutné zohlednit hmotnost traktoru, zvedací sílu tříbodového závěsu, trakci a skutečnou provozní hmotnost podmítače.

Hmotnost – rozpor mezi dvěma oficiálními zdroji

Oficiální katalog UNIA 2021 uvádí hmotnost bez zadního válce takto: 1 570 kg pro 2,8×660, 1 700 kg pro 3,2×660 a 1 960 kg pro 3,9×660.

Servisní manuál CUT L / XL však pro stejné varianty uvádí nižší hodnoty: 1 360 kg, 1 500 kg a 1 620 kg. Protože oba podklady pocházejí z oficiální dokumentace výrobce, nelze jednu sadu bez dalšího označit za chybnou. Rozdíl může souviset s výrobní revizí nebo výbavou. U konkrétního stroje je proto nutné ověřit výrobní štítek, dokumentaci nebo COC.

Rám a závěsná osa

CUT XL používá rám 120×120×8 mm. Pro šířku 2,8 m katalog uvádí závěsnou osu Ø60-825/Ø28 mm, pro šířky 3,2 a 3,9 m Ø60-825/Ø36 mm. Původní karta POLAGRO správně uvádí závěs kategorie III.

Při agregaci je vhodné zkontrolovat nejen průměr čepů, ale i skutečnou nosnost tříbodového závěsu traktoru. Největší 3,9m varianta patří mezi velmi těžké nesené nářadí.

Rozměry jednotlivých variant

Servisní manuál uvádí pro 2,8×660 rozměry přibližně 2450 × 2800 × 1500 mm, pro 3,2×660 2550 × 3200 × 1500 mm a pro 3,9×660 3000 × 3900 × 1500 mm.

Tyto rozměry odpovídají tabulkové konfiguraci. Příplatkový podvozek, oj, zadní válec nebo deflektory mohou skutečné rozměry změnit. Před transportem je proto nutné vycházet z reálného stroje.

Zadní válce

Hmotnosti v katalogu i manuálu jsou uváděny bez válce. Zadní válec výrazně ovlivňuje výslednou provozní hmotnost, stabilitu pracovní hloubky a konečné urovnání půdy.

Servisní manuál pro CUT L / XL počítá mimo jiné s trubkovým a Crosskill válcem. Přesný typ osazený na konkrétním stroji není možné bezpečně určit jen podle SKU a musí být ověřen fyzicky.

Volitelná výbava

Oficiální katalog uvádí pro CUT L / XL jako příplatkovou výbavu středový zub XL, sadu bočních deflektorů, podvozek s ojí délky 1400 mm, spojku pro secí stroj v polonesené konfiguraci, alternativní závěsnou osu Ø60-825/Ø36 mm, osvětlené výstražné tabule a možnost montáže secího stroje ETA 200.

Tyto prvky nejsou automaticky standardní výbavou každého kusu. U konkrétního použitého stroje je nutné ověřit skutečné osazení.

Hydraulika, podvozek, pneumatiky a brzdy

Základní CUT XL Ø660 je nesený stroj s pevným rámem. Hydraulické skládání je charakteristické až pro CUT XXL. CUT XL mohl být doplněn podvozkem s ojí, čímž vzniká polonesená konfigurace.

V použitých přesných zdrojích není pro základní nesenou CUT XL Ø660 bezpečně potvrzen univerzální rozměr pneumatik ani konkrétní brzdová soustava. Tyto údaje proto nejsou doplněny odhadem. U kusu s podvozkem je nutné pneumatiky a případné brzdy ověřit přímo na stroji.

Rozdíl proti CUT XL Ø610

CUT XL Ø610 používá disky Ø610×6 mm. CUT XL Ø660 používá větší Ø660×6 mm, což je spojeno s vyšší hmotností a mírně vyššími výkonovými nároky. Počty disků u jednotlivých šířek zůstávají stejné: 24 / 28 / 36 ks.

Rozdíl proti CUT XXL Ø660

CUT XXL používá stejný průměr disků 660 mm, ale jde o zcela jinou konstrukci. Je polonesený, nabízí pracovní záběry 5–7 m, má trubkový válec Ø600 mm a hydraulicky sklopný rám pomocí čtyř válců. Parametry CUT XXL nesmějí být přeneseny do SKU 9855.

Údržba

U sekční diskové brány je nutné pravidelně kontrolovat rám, závěs, upevnění sekcí, hřídele, ložiska, distanční prvky a dotažení všech spojů. Větší disky Ø660 přenášejí do rámu a uložení značné dynamické síly, zejména při práci v suché nebo kamenité půdě.

Disky v jedné sekci by měly mít podobný stupeň opotřebení. Výrazně rozdílný průměr zhoršuje rovnoměrnost záběru. Po nárazu na kámen je vhodné zkontrolovat nejen samotný disk, ale i hřídel, distanční prvky a ložiska.

Co zkontrolovat při koupi použitého CUT XL Ø660

• Výrobní štítek: model, pracovní šířku, rok výroby a výrobní číslo.
• Disky: správná specifikace Ø660×6 mm.
• Počet disků: 24 / 28 / 36 ks podle záběru 2,8 / 3,2 / 3,9 m.
• Rozteč disků: 230 mm.
• Rám: 120×120×8 mm, bez prasklin a deformací.
• Ložiska a hřídele: vůle, hlučnost, přehřívání a dotažení.
• Nastavení úhlu sekcí: kompletnost čepů a zajištění.
• Závěsnou osu: Ø28 mm pro 2,8 m nebo Ø36 mm pro 3,2–3,9 m.
• Hmotnost konkrétního kusu: ověřit kvůli rozdílu katalogu a manuálu.
• Zadní válec: typ, ložiska a skutečný technický stav.
• Podvozek s ojí: pokud je osazen, prověřit čepy, kola, pneumatiky a případné brzdy.
• Výstražné tabule a osvětlení: podle konkrétní transportní konfigurace.

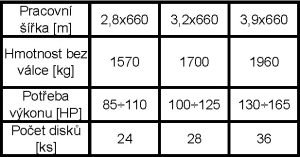

Technická specifikace CUT XL Ø660

Hlavní doplnění proti původní kartě

• Doplněny všechny tři pracovní šířky 2,8 / 3,2 / 3,9 m.
• Doplněny přesné počty disků 24 / 28 / 36 ks.
• Potvrzen správný rozměr disků Ø660×6 mm.
• Doplněna rozteč 230 mm, max. pracovní hloubka 20 cm a rychlost 7–11 km/h.
• Doplněny výkonové požadavky 85–110 / 100–125 / 130–165 k.
• Doplněna tabulková výkonnost všech variant.
• Rozdílné hmotnosti z oficiálního katalogu a manuálu jsou uvedeny odděleně.
• Doplněny variantní rozměry a správné závěsné osy.
• Jasně odděleny CUT XL Ø610 a CUT XXL Ø660.

Co ověřit u konkrétního kusu

Před objednávkou nebo přesným naceněním použitého stroje doporučujeme ověřit pracovní šířku, výrobní rok, výrobní číslo, skutečnou hmotnost, typ zadního válce, závěsnou osu a případnou příplatkovou výbavu. U hmotnosti je nutné respektovat konkrétní výrobní revizi, protože oficiální katalog a servisní manuál uvádějí odlišná čísla.
