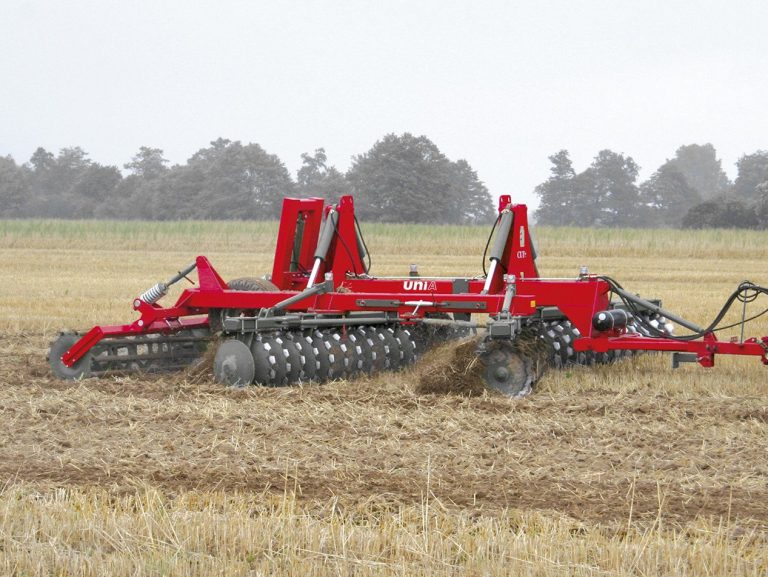

UNIA CUT XL Ø610 – těžší klasický diskový podmítač 2,8 / 3,2 / 3,9 m

UNIA CUT XL Ø610 je klasický diskový podmítač těžší konstrukce se čtyřmi sekcemi disků uspořádanými do tvaru „X“. Tato karta aktualizuje existující produkt POLAGRO se SKU 9854; nejde o založení nového stroje. Při importu musí zůstat zachováno původní ID produktu, slug, SKU, galerie, kategorie, značka a všechny ostatní existující vazby.

Řada CUT XL navazuje na lehčí CUT L, ale používá robustnější rám 120×120×8 mm a větší, silnější ozubené disky. Pro variantu Ø610 výrobce v dobových katalozích uvádí pracovní záběry 2,8 m, 3,2 m a 3,9 m. Každá šířka má vlastní počet disků, výkonový požadavek, hmotnost a rozměry, proto je produktová karta zpracována variantně.

Přesná identita a správná generace

Správná identita SKU 9854 je CUT XL Ø610. Nejde o CUT L Ø510 nebo Ø560 ani o CUT XL Ø660. Stejně tak se nesmí míchat s výrazně větší řadou CUT XXL Ø660, která je polonesená, hydraulicky sklopná a používá odlišnou konstrukci rámu a transportu.

Oficiální katalogy UNIA 2019 a 2021 uvádějí CUT XL jako stroj vyráběný na zvláštní objednávku. Základní konstrukce je v obou katalozích konzistentní: závěsná osa podle pracovní šířky, rám 120×120×8 mm, čtyři sekce disků v „X“ a ozubené disky Ø610×6 mm nebo Ø660×6 mm. Pro tuto kartu platí výhradně Ø610×6 mm.

Čtyři diskové sekce v uspořádání „X“

CUT XL používá tradiční koncepci diskové brány, kde jsou disky uloženy ve vícečlenných sekcích na společných hřídelích. Čtyři sekce jsou nastaveny do tvaru písmene X. Tato koncepce je odlišná od moderních krátkých diskových podmítačů, kde má každý disk vlastní samostatné uložení.

Původní karta POLAGRO správně uváděla možnost mechanického nastavení úhlu jednotlivých sekcí. Úhel ovlivňuje agresivitu záběru, intenzitu řezání a promíchání půdy, boční posun zeminy i tahový odpor. Při větším úhlu je zpravidla intenzita práce vyšší, ale roste požadavek na trakci traktoru.

Ozubené disky Ø610×6 mm

Oficiální katalogy jednoznačně uvádějí pro CUT XL ozubené disky Ø610×6 mm a Ø660×6 mm. Pro SKU 9854 je správná menší z těchto dvou variant, tedy Ø610 mm při tloušťce 6 mm.

Servisní manuál uvádí rozteč mezi disky 0,23 m, tedy 230 mm. Počet disků se mění podle pracovního záběru: 24 ks u 2,8 m, 28 ks u 3,2 m a 36 ks u 3,9 m. V tomto bodě se katalog i servisní manuál shodují.

Pracovní hloubka 20 cm

Důležitým rozdílem proti lehčí řadě CUT L je větší maximální pracovní hloubka. Servisní manuál uvádí u variant CUT XL maximální pracovní hloubku 0,20 m, tedy 20 cm. Pro CUT L je ve stejném manuálu uvedeno 15 cm.

CUT XL Ø610 je proto vhodný nejen pro mělkou podmítku strniště, ale podle půdních podmínek a výkonu traktoru také pro intenzivnější zpracování půdy. Skutečná pracovní hloubka závisí na úhlu sekcí, zvoleném zadním válci, půdní vlhkosti, opotřebení disků a trakčních možnostech soupravy.

Pracovní rychlost a výkonnost

Oficiální manuál uvádí pracovní rychlost 7–11 km/h. Pro variantu 2,8×610 je tabulková výkonnost 1,96–3,08 ha/h, pro 3,2×610 2,24–3,52 ha/h a pro 3,9×610 2,73–4,30 ha/h.

Tyto hodnoty jsou výrobcem uváděné tabulkové hodnoty. Reálná výkonnost se bude lišit podle délky parcel, počtu otáček, prokluzu, hloubky práce, úhlu sekcí a terénních podmínek.

Požadovaný výkon traktoru

Výkonové nároky jsou v oficiálním katalogu a manuálu shodné. Pro 2,8×610 výrobce uvádí 80–105 k (59–77 kW), pro 3,2×610 95–120 k (70–88 kW) a pro 3,9×610 125–160 k (92–118 kW).

Protože produkt POLAGRO zastřešuje všechny tři šířky, je hodnota pa_power uvedena jako 80–160 k dle pracovního záběru. Pro reálnou agregaci nestačí pouze výkon motoru: důležitá je také provozní hmotnost traktoru, zvedací kapacita, trakce, typ pneumatik, svahovitost a skutečná pracovní hloubka.

Hmotnost – výrazný rozpor mezi katalogem a servisním manuálem

Dobové oficiální katalogy UNIA 2019 a 2021 uvádějí hmotnost bez zadního válce: 1 480 kg pro 2,8×610, 1 580 kg pro 3,2×610 a 1 840 kg pro 3,9×610.

Oficiální servisní manuál CUT L / XL však pro stejné varianty uvádí nižší hodnoty: 1 270 kg, 1 380 kg a 1 500 kg. Jde o významný rozdíl a oba zdroje jsou oficiální. Může souviset s výrobní revizí, jiným základem výbavy nebo změnou konstrukce v čase. Proto nová karta obě sady hodnot výslovně rozlišuje a u konkrétního stroje doporučuje ověření podle výrobního štítku, dokumentace nebo COC.

Rám a závěsná osa

CUT XL používá robustnější rám 120×120×8 mm. Tím se jasně odlišuje od CUT L s rámem 100×100×6 mm. Pro pracovní šířku 2,8 m katalog uvádí závěsnou osu Ø60-825/Ø28 mm; pro šířky 3,2 a 3,9 m Ø60-825/Ø36 mm.

Původní karta POLAGRO uvádí závěs kategorie III. U použitého stroje je přesto vhodné praktickou kompatibilitu ověřit podle skutečné závěsné osy, kategorie ramen traktoru a případných adaptérů.

Rozměry podle servisního manuálu

Servisní manuál uvádí pro 2,8×610 rozměry přibližně 2350 × 2800 × 1500 mm (délka × šířka × výška), pro 3,2×610 2450 × 3200 × 1500 mm a pro 3,9×610 2900 × 3900 × 1500 mm.

Jde o tabulkové rozměry základního stroje. Volitelný zadní válec, podvozek s ojí, deflektory nebo jiná příplatková výbava mohou skutečné přepravní rozměry změnit. Před silniční přepravou je proto nutné vycházet z reálné konfigurace konkrétního kusu.

Zadní válce

Katalogové i manuálové hmotnosti jsou uváděny bez zadního válce. Zadní válec tak představuje důležitou část výsledné provozní konfigurace. Stabilizuje pracovní hloubku, drobí hroudy a zpětně utužuje zpracovanou půdu.

Oficiální manuál pracuje u CUT L / XL zejména s trubkovými a Crosskill válci, zatímco dobový katalog má samostatné tabulky kompatibilních válců podle pracovního záběru. Přesný typ válce nelze bezpečně určit pouze ze SKU 9854 a musí být popsán podle skutečně osazeného stroje.

Volitelná výbava CUT XL

Oficiální katalog uvádí jako příplatkovou výbavu středový zub XL, sadu bočních deflektorů, podvozek s ojí délky 1400 mm, spojku pro secí stroj v polonesené konfiguraci, alternativní závěsnou osu Ø60-825/Ø36 mm, výstražné tabule, výstražné tabule s osvětlením a možnost montáže secího stroje ETA 200. Katalog 2021 uvádí osvětlené výstražné tabule v LED provedení.

Tyto položky jsou příplatkové a nesmějí být automaticky vydávány za standardní výbavu konkrétního stroje SKU 9854. U použitého stroje je nutná kontrola fotografie nebo fyzická prohlídka.

Hydraulika, podvozek, pneumatiky a brzdy

Základní CUT XL Ø610 je nesený stroj s pevným rámem. Hydraulické skládání rámu je typické až pro velký CUT XXL. CUT XL ale mohl být vybaven příplatkovým podvozkem s ojí, čímž vznikla polonesená transportní konfigurace.

V použitých přesných oficiálních zdrojích nebyla pro základní nesené provedení CUT XL Ø610 bezpečně potvrzena jednotná specifikace pneumatik ani konkrétní brzdové soustavy. Tyto údaje proto nejsou doplněny odhadem. Pokud je konkrétní kus vybaven podvozkem, je nutné pneumatiky, nápravu a případné brzdy ověřit přímo na stroji.

Rozdíl proti CUT L Ø560

Lehčí CUT L Ø560 používá rám 100×100×6 mm a disky Ø560×4 mm. CUT XL Ø610 přechází na rám 120×120×8 mm a disky Ø610×6 mm. Současně se zvyšuje maximální pracovní hloubka ze 15 na 20 cm a rostou hmotnosti i výkonové nároky.

Rozdíl proti CUT XL Ø660

CUT XL Ø660 používá stejnou základní rodinu rámu, ale větší disky Ø660×6 mm. Pro stejné pracovní záběry má mírně vyšší hmotnost a také vyšší výkonové nároky. Parametry Ø660 proto nesmějí být přenášeny do SKU 9854.

Rozdíl proti CUT XXL

CUT XXL je výrazně větší a konstrukčně odlišná řada s pracovními záběry 5–7 m, disky Ø660×6 mm, trubkovým válcem Ø600 mm a hydraulicky sklopným rámem pomocí čtyř válců. Má také polonesenou osu a podstatně vyšší hmotnosti. Jde o samostatný typ stroje.

Údržba

U těžší sekční diskové brány je důležité pravidelně kontrolovat rám, svary, závěsnou osu, upevnění diskových sekcí, hřídele, ložiska, distanční prvky a dotažení spojů. Pracovní disky musí mít v rámci jedné sekce podobný stupeň opotřebení.

Výrazně zmenšené nebo nerovnoměrně opotřebené disky mění geometrii sekce a mohou zhoršit rovnoměrnost pracovní hloubky. Po práci v kamenité půdě je nutné kontrolovat praskliny a deformace disků. U společných hřídelí je důležité sledovat dotažení matic a vznik axiálních vůlí.

Pokud je osazen zadní válec, kontrolují se jeho ložiska, rovnost a případné praskliny. U příplatkového podvozku je nutné navíc kontrolovat oj, čepy, kola, pneumatiky a případné transportní vybavení.

Co zkontrolovat při koupi použitého CUT XL Ø610

• Výrobní štítek: model, pracovní šířku, rok výroby a výrobní číslo.
• Průměr disků: správně Ø610 mm.
• Tloušťku disků: konstrukční specifikace Ø610×6 mm.
• Počet disků: 24 / 28 / 36 ks podle šířky 2,8 / 3,2 / 3,9 m.
• Rozteč disků: výrobce uvádí 230 mm.
• Rám 120×120×8 mm: zkontrolovat praskliny, deformace a opravy.
• Ložiska a hřídele sekcí: vůle, hlučnost, přehřívání a stav těsnění.
• Mechanismus nastavení úhlu: úplnost čepů, otvorů a zajištění.
• Závěsnou osu: Ø28 mm pro 2,8 m nebo Ø36 mm pro 3,2–3,9 m.
• Hmotnost: kvůli rozdílu mezi katalogem a manuálem ověřit konkrétní výrobní provedení.
• Zadní válec: typ, vůle, ložiska a celkový stav.
• Středový zub XL a boční deflektory: pokud jsou osazeny, zkontrolovat úplnost a opotřebení.
• Podvozek s ojí: pokud je osazen, zkontrolovat čepy, kola, pneumatiky a případné brzdy.
• Výstražné tabule a osvětlení: podle skutečné transportní konfigurace.

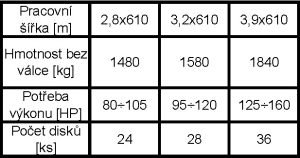

Technická specifikace CUT XL Ø610

Hlavní zpřesnění proti původní kartě

• Doplněny všechny tři pracovní šířky 2,8 / 3,2 / 3,9 m.
• Doplněny počty disků 24 / 28 / 36 ks.
• Potvrzen správný rozměr disků Ø610×6 mm.
• Doplněna rozteč disků 230 mm, max. pracovní hloubka 20 cm a rychlost 7–11 km/h.
• Doplněny výkonové požadavky 80–105 / 95–120 / 125–160 k.
• Doplněna tabulková výkonnost pro všechny varianty.
• Rozdílné hmotnosti z oficiálních katalogů a manuálu jsou uvedeny odděleně místo jejich umělého sjednocení.
• Doplněny variantní rozměry a správné závěsné osy.
• Jasně odděleny CUT L, CUT XL Ø660 a CUT XXL, aby se jejich údaje nemíchaly do SKU 9854.

Co ověřit u konkrétního kusu

Před objednávkou nebo přesným naceněním použitého stroje doporučujeme ověřit pracovní šířku, rok výroby, výrobní číslo, skutečnou hmotnost, typ zadního válce, závěsnou osu a případnou příplatkovou výbavu. U hmotnosti je zvlášť důležité ověřit konkrétní výrobní revizi, protože dva oficiální zdroje UNIA uvádějí rozdílné hodnoty.
