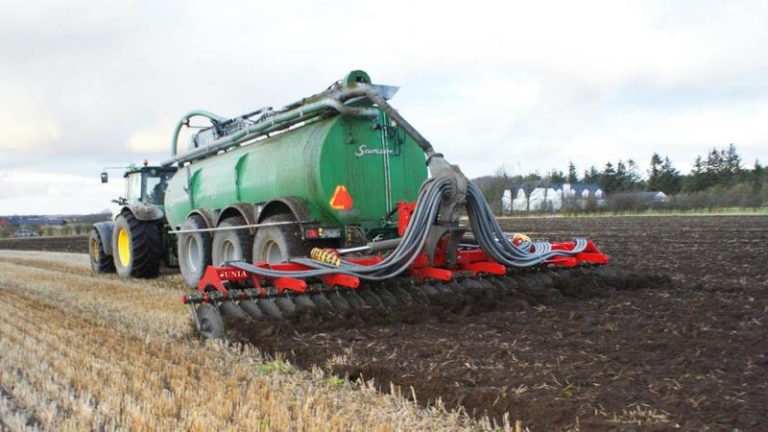

UNIA ARES XL A 3 / ARES XLA 3 – diskový aplikátor digestátu a kejdy 3,0 m

UNIA ARES XL A 3, v aktuálním označení výrobce také ARES XLA 3, je třímetrový diskový podmítač určený pro podpovrchovou aplikaci a okamžité zapravení kejdy, digestátu a dalších kapalných organických hnojiv. Tato karta aktualizuje existující produkt POLAGRO se SKU 15193; nejde o nový produkt. Import proto musí zachovat původní ID, slug, SKU, obrázek, kategorie, značku i všechny existující vazby.

Oproti běžnému ARES XL je varianta XLA/A připravena pro napojení aplikační soustavy kapalných organických hnojiv. Výrobce ji koncipuje tak, aby aplikované médium bylo vedeno k půdě a následně zapraveno pracovními disky, čímž se omezuje povrchový únik živin a zápachu. Třímetrová verze používá pevný rám a dvě řady ozubených disků Ø560×4 mm.

Přesná identita SKU 15193

SKU 15193 odpovídá přesně modelu ARES XL A 3 / ARES XLA 3 s pracovním záběrem 3,0 m. V exportu POLAGRO je veden v samostatné kategorii podmítačů pro zapracování digestátů a močůvky, takže se nesmí zaměňovat s běžným ARES XL 3.

Současná stránka UNIA používá označení ARES XLA, zatímco katalog 2021 a historická karta POLAGRO pracují také s názvem ARES XL A. Jde o tutéž aplikační produktovou řadu, ale jednotlivé generace se v některých detailech výbavy a hmotnosti liší.

Pracovní záběr 3,0 m a pevný rám

ARES XLA 3 má pracovní záběr 3,0 m a současná oficiální stránka výrobce pro verze 3–4 potvrzuje pevný nesklopný rám. Hydraulicky sklopné rámy jsou vyhrazeny až pro H4,5 / H6 / H7,5.

Pevný rám zjednodušuje konstrukci a snižuje počet hydraulických kloubů, ale při koupi použitého stroje je stále nutné kontrolovat hlavní profil, svary, uchycení diskových sekcí a místa připojení k aplikační technice.

24 disků CLASSIC Ø560×4 mm

Výrobce potvrzuje pro ARES XLA 3 celkem 24 ozubených disků CLASSIC Ø560×4 mm ve dvou řadách. Disky jsou jištěny gumovými silentbloky Ø35×190 mm.

Jako příplatkovou alternativu výrobce nabízí disky AGRESSIVE Ø560×4 mm. Přesný typ disků na konkrétním stroji je nutné ověřit fyzicky; karta nesmí automaticky předpokládat příplatkovou sadu.

Bezúdržbové náboje s trojitým těsněním

ARES XLA používá bezúdržbové výměnné náboje s trojitým břitovým těsněním. Starší servisní manuál uvádí kontrolní moment matice výměnného náboje 300 Nm.

Při prohlídce použitého stroje je vhodné každý disk roztočit a zkontrolovat vůli, hlučnost, plynulost otáčení a stav těsnění. Bezúdržbové provedení snižuje potřebu běžného mazání, ne však potřebu kontroly.

Rozteč řad 80 cm a mezidisková rozteč 25 cm

Současná oficiální technická tabulka potvrzuje 80 cm mezi první a druhou řadou disků. Starší servisní manuál dále uvádí mezidiskovou rozteč 25 cm.

Jde o dvě odlišné hodnoty: 25 cm je rozteč jednotlivých disků, zatímco 80 cm je vzdálenost mezi přední a zadní řadou. Větší průchodnost pomáhá při práci s organickou hmotou i při současné aplikaci kapalného hnojiva.

Maximální pracovní hloubka 13 cm

Servisní manuál ARES XL / XLA uvádí pro ARES XLA 3 maximální pracovní hloubku 13 cm. Katalog 2021 tento údaj rovněž uvádí pro řadu ARES XL A.

Skutečná pracovní hloubka závisí na nastavení stroje, stavu disků, půdních podmínkách a použitém aplikačním systému. U aplikace digestátu nebo kejdy je důležité sladit hloubku zapracování s dávkou a průtokem.

Pracovní rychlost 10–15 km/h

Starší servisní manuál uvádí pracovní rychlost 10–15 km/h. Při aplikaci kapalného hnojiva musí být rychlost zároveň sladěna s dávkováním aplikační soustavy, aby byla hektarová dávka rovnoměrná.

Výkonnost 3,0–4,5 ha/h

Pro třímetrovou variantu uvádí servisní manuál efektivní výkonnost 3,0–4,5 ha/h. Jde o tabulkovou hodnotu výrobce; při reálné aplikaci ji ovlivňuje rychlost, dávka kejdy nebo digestátu, možnosti cisterny, souvratě a logistika plnění.

Požadovaný výkon 110–130 k

Současná oficiální stránka UNIA i původní karta POLAGRO se shodují na požadovaném výkonu 110–130 k. Stejnou hodnotu uvádí také starší servisní manuál.

Výkon traktoru nebo nosiče ale není jediným omezením. Při agregaci s cisternou je nutné kontrolovat hydraulický výkon, typ závěsu, zatížení náprav a kompatibilitu celého aplikačního systému.

Hmotnost 1 100 kg – současná produktová generace

Současná oficiální stránka UNIA uvádí pro ARES XLA 3 hmotnost 1 100 kg. Stejnou hodnotu obsahuje původní karta POLAGRO. Proto je 1 100 kg hlavním údajem aktualizované karty SKU 15193.

Starší servisní manuál z generace 2017 uvádí pro ARES XLA 3 hmotnost 1 230 kg s trubkovým válcem a bez příplatkové výbavy. Jde o významný generační rozdíl 130 kg. Starší hodnota je zachována v technických poznámkách, ale nepřepisuje novější produktovou konfiguraci 1 100 kg.

Trubkový válec Ø600 mm – příplatková výbava

Na současné stránce ARES XLA je trubkový válec Ø600 mm veden jako příplatková výbava. Starší manuálová generace s ním v technické tabulce pracuje při uvádění hmotnosti.

Proto je u konkrétního stroje nutné ověřit, zda je válec skutečně osazen. Hmotnost a chování stroje se mohou podle konfigurace lišit.

Aplikační soustava Dosimat LVX

Starší přesný servisní manuál uvádí pro pevné varianty ARES XLA 3 / 3,5 / 4 možnost kompletního dávkovače kejdy Dosimat LVX. To je pro třímetrovou variantu nejpřesněji doložená dobová aplikační konfigurace.

Dosimat rozděluje proud kapalného organického hnojiva do jednotlivých hadic a umožňuje rovnoměrnější distribuci po pracovním záběru. Přesný typ, počet vývodů a kompatibilitu je nutné ověřit podle konkrétního dávkovače a cisterny.

ExaCut ECL – doložený zejména pro větší H varianty

Současná stránka výrobce nabízí pro řadu ARES XLA také dávkovač ExaCut ECL. Starší manuál však konkrétně přiřazuje ExaCut zejména hydraulicky sklopným variantám H4,5 / H6 / H7,5, zatímco pro pevnou 3m verzi uvádí Dosimat LVX.

Proto ExaCut neuvádíme jako automatickou výbavu SKU 15193. U konkrétní novější konfigurace může být dostupnost odlišná a je nutné ji ověřit podle výrobního roku a aplikačního systému.

Hydraulické požadavky aplikační řady

Katalog UNIA 2021 uvádí pro řadu ARES XL A minimální průtok oleje 50 l/min, maximální průtok 75 l/min a maximální stálý tlak 175 bar.

Tyto hodnoty se vztahují k aplikačnímu systému řady a jsou důležité při párování stroje s cisternou nebo traktorem. Konkrétní požadavky dávkovače Dosimat či jiné distribuční hlavy je vhodné ověřit v jejím samostatném návodu.

Tříbodové zavěšení a montáž na cisternu

Katalog 2021 uvádí, že tříbodový závěs umožňuje montáž aplikačního podmítače na cisterny různých výrobců. To je hlavní provozní smysl řady ARES XL A / XLA.

Současná stránka výrobce uvádí standardní závěsnou osu Ø70-825/Ø36 mm. Starší servisní manuál uvádí jako standard Ø70-965/Ø36 mm, což potvrzuje generační změnu závěsu. U konkrétního stroje je nutné rozměr osy fyzicky ověřit.

Mechanické nastavení pracovní hloubky

Současná stránka ARES XLA uvádí ve standardní výbavě mechanické nastavení pracovní hloubky. U pevné 3m varianty jde o jednoduché řešení bez hydraulického skládání rámu.

Přední podpůrná kola

Mezi příplatkovou výbavu patří přední podpůrná kola. Pomáhají stabilizovat pracovní hloubku a zatížení stroje při montáži na cisternu nebo jiný nosič.

Srovnávací prsty

Současná stránka výrobce vede sekci srovnávacích prstů jako příplatkovou výbavu. Starší technická tabulka uvádí pro 3m XLA počet 24 srovnávacích prstů, ale ve starší tabulce standardní výbavy nebyla tato sekce u XLA standardem.

Proto je v nové kartě uvádíme jako možnou výbavu s počtem 24 ks podle servisní technické tabulky, nikoli jako zaručený standard každého stroje.

Boční deflektory a polyuretanové silentbloky

Výrobce nabízí jako příplatkovou výbavu boční deflektory a také polyuretanové jištění disků. Boční deflektory pomáhají omezit tvorbu hrůbků na kraji záběru a zlepšit návaznost jízd.

Výstražné tabule a osvětlení

Mezi příplatkovou výbavu patří výstražné tabule a sada výstražných tabulí s osvětlením. U stroje agregovaného s cisternou je správná funkce osvětlení a označení důležitá pro bezpečný transport.

Rozměry – doložený generační konflikt

Původní karta POLAGRO uvádí rozměry 2850 × 3000 × 1900 mm. Starší oficiální servisní manuál pro ARES XLA 3 uvádí bez příplatkové výbavy 285 × 335 × 155 cm a transportní šířku 3,0 m.

Proto rozměry z původní karty nepovažujeme za bezpečně ověřené pro všechny generace. V nové specifikaci jsou oba údaje jasně označeny podle zdroje a pro konkrétní stroj doporučujeme ověřit skutečný obrys a výrobní štítek.

Rozdíl proti běžnému ARES XL 3

Běžný ARES XL 3 a ARES XLA 3 sdílejí základní pracovní architekturu 3,0 m / 24 disků Ø560×4 mm / 80 cm mezi řadami. Aplikační XLA je však přizpůsobeno distribuci kapalného organického hnojiva, má odlišnou základní výbavu a možnost dávkovačů Dosimat/ExaCut.

Proto se nesmí do této karty automaticky přenášet hmotnosti, válce nebo výbava běžného ARES XL 3.

Co kontrolovat při koupi použitého ARES XL A / XLA 3

• Výrobní štítek: přesný model, rok výroby a výrobní číslo.
• Pracovní záběr: 3,0 m.
• Počet disků: 24 ks.
• Disky: standardně CLASSIC Ø560×4 mm.
• Silentbloky: Ø35×190 mm.
• Náboje: bez vůle a hlučnosti, zkontrolovat těsnění.
• Rozteč řad: 80 cm.
• Aplikační hlava: typ Dosimat LVX / jiný systém podle generace.
• Rozvodné hadice: kompletnost, praskliny, průchodnost a rovnoměrné délky.
• Hydraulika: průtok, tlak, hadice, rychlospojky a případné úniky.
• Rám: pevný, bez deformací a prasklin.
• Závěsná osa: ověřit skutečný rozměr podle generace.
• Válec: ověřit, zda je osazen příplatkový trubkový Ø600 mm.
• Hmotnost: novější produktová 1 100 kg versus starší manuálová 1 230 kg.

Technická specifikace UNIA ARES XL A 3 / ARES XLA 3

Hlavní opravy a zpřesnění proti původní kartě

• Jasně rozlišena aplikační řada ARES XL A / XLA od běžného ARES XL.
• Potvrzeno 3,0 m / 24 disků / Ø560×4 mm / 80 cm / 110–130 k.
• Hlavní hmotnost 1 100 kg zachována podle současné UNIA i původní POLAGRO karty; starší 1 230 kg uvedeno jako generační rozdíl.
• Doplněna pracovní hloubka 13 cm, rychlost 10–15 km/h a výkonnost 3,0–4,5 ha/h.
• Doplněn Dosimat LVX jako přesně doložená aplikační možnost pro pevné XLA 3.
• Doplněny hydraulické požadavky řady ARES XL A: 50–75 l/min, max. 175 bar.
• Zaznamenán generační rozdíl závěsné osy Ø70-825/Ø36 vs. Ø70-965/Ø36.
• Rozměry z původní karty nejsou bezvýhradně převzaty; je zaznamenán konflikt se starším manuálem.
