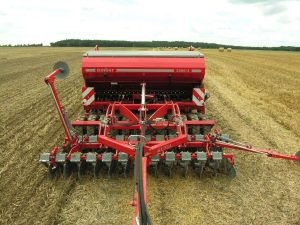

UNIA AMBER 3100/3,5 – těžký mechanický secí stroj 3,5 m

UNIA AMBER 3100/3,5 je těžký mechanický polonesený secí stroj určený pro přesný řádkový výsev obilovin, řepky a dalších vhodných plodin. Produkt POLAGRO SKU 17140 odpovídá historické katalogové generaci UNIA AMBER 3000 / 3100 / 3500 z období kolem roku 2019. Pro přesný model 3100/3,5 výrobce uvádí pracovní záběr 3,5 m, zásobník osiva 3 100 dm³, 28 diskových botek, hmotnost 2 800 kg a požadovaný výkon traktoru 140 HP.

Původní karta POLAGRO měla většinu základních hodnot správně, ale obsahovala chybnou hmotnost 2 600 kg. Ta podle oficiální tabulky UNIA patří modelu AMBER 3000/3 DUPLO. Pro standardní AMBER 3100/3,5 je správná katalogová hmotnost 2 800 kg. Varianta AMBER 3100/3,5 DUPLO je ještě těžší – přibližně 2 950 kg.

Model 3100/3,5 je zajímavý také generačně. V oficiálním katalogu UNIA 2019 je veden jako plnohodnotná 3,5m varianta, zatímco katalog 2021 už hlavní řadu zjednodušuje na 3000/3 a 3500/4. Současný oficiální katalog náhradních dílů UNIA však AMBER 3100/3,5 i 3100/3,5 DUPLO stále eviduje jako samostatné modelové větve. Pro SKU 17140 proto zachováváme přesnou historickou identitu 3100/3,5 a nepřepisujeme jej parametry pozdějších modelů.

Pracovní záběr 3,5 m

AMBER 3100/3,5 pracuje v záběru 3,5 m. Tato šířka představuje mezistupeň mezi třímetrovým AMBER 3000/3 a čtyřmetrovým AMBER 3500/4.

Provozní výhodou 3,5m varianty je vyšší plošná výkonnost než u 3m modelu při stále relativně kompaktní konstrukci. Na druhé straně je nutné vždy ověřit přepravní šířku a podmínky provozu na veřejných komunikacích podle konkrétní homologace stroje.

Zásobník osiva 3 100 l

Hlavní zásobník má objem 3 100 dm³, tedy přibližně 3 100 litrů. Velký zásobník omezuje počet zastávek při setí a je vhodný pro větší pozemky a delší pracovní směny.

Zásobník je standardně zakryt plachtou. Po skončení práce je vhodné zásobník vyprázdnit, odstranit zbytky osiva a prachu a ponechat jej suchý.

28 diskových výsevních botek

Model 3100/3,5 používá 28 výsevních botek. Dobový oficiální katalog vede tento model jednoznačně jako diskovou variantu.

Vyšší počet botek odpovídá většímu pracovnímu záběru 3,5 m. Rozmístění jednotek je navrženo tak, aby byl zachován rovnoměrný řádkový výsev po celé pracovní šířce.

Jednodiskové botky Ø400 mm ve standardu

Standardní výbava řady AMBER 3000/3100/3500 používá jednodiskové výsevní botky o průměru přibližně 400 mm. Maximální přítlak jedné botky je přibližně 100 kg.

Jednodisková konstrukce s vysokým přítlakem je určena pro náročnější podmínky a umožňuje stabilní vedení botky i v pevnějším seťovém lůžku nebo v půdě s větším množstvím rostlinných zbytků.

Pryžové jištění botek

Jednodiskové botky jsou jištěny pryžovými tlumiči. Pryžové elementy absorbují rázy při kontaktu s překážkou a chrání rám a držáky botek.

Při kontrole použitého stroje je vhodné prověřit pryžové prvky na praskliny, deformace a ztrátu pružnosti. Unavené tlumiče mohou ovlivnit přítlak i vedení botky.

Přítlak až 100 kg na botku

Maximální přítlak přibližně 100 kg na každou botku patří mezi hlavní charakteristiky těžké řady AMBER. Umožňuje stabilní pronikání botky do půdy i při vyšším odporu.

Přítlak je nutné přizpůsobit skutečným podmínkám. Nadměrný tlak zvyšuje opotřebení disků a ložisek, zatímco příliš nízký tlak může vést k mělkému uložení osiva.

Volitelné dvoudiskové botky V-TECH

Dobový katalog UNIA nabízel za příplatek také dvoudiskové botky V-TECH o průměru přibližně 360 mm s bočními kopírovacími kolečky 320×64 mm. U této varianty výrobce uvádí maximální přítlak přibližně 40 kg na botku.

V-TECH botka přesněji kopíruje nerovnosti terénu a boční kolečko pomáhá stabilizovat hloubku setí. Jde však o příplatkovou konfiguraci – základní AMBER 3100/3,5 má jednodiskové botky Ø400 mm.

Dvoudílná výsevní kolečka

Mechanický výsevní systém používá dvoudílná integrovaná výsevní kolečka pro obiloviny a řepku. Konstrukce umožňuje dávkovat běžná i jemnější semena bez centrálního pneumatického rozvodu.

Při změně plodiny je nutné upravit nastavení výsevního aparátu a provést novou kalibraci.

Mechanický výsevní systém

AMBER 3100/3,5 je mechanický secí stroj. Osivo je dávkováno jednotlivými mechanickými aparáty a přiváděno k botkám bez ventilátoru a pneumatické distribuce.

Mechanická konstrukce je robustní a dobře kontrolovatelná. Přesnost výsevku však přímo závisí na správném nastavení převodovky, stavu výsevních aparátů a provedené výsevní zkoušce.

Bezstupňová převodovka

Výsevní dávka se nastavuje pomocí bezstupňové převodovky. Výrobce používá tento systém napříč řadou AMBER.

Tabulkové nastavení převodovky je pouze výchozí. Skutečný výsevek ovlivňuje velikost osiva, hmotnost tisíce semen, vlhkost a povrchová úprava.

Výsevní zkouška

Před zahájením setí je vhodné provést praktickou výsevní zkoušku. Zachycené osivo se zváží a skutečná dávka se přepočítá na hektar.

Pokud se reálná hodnota liší od požadované, upraví se nastavení převodovky a zkouška se opakuje. Kalibraci je vhodné provést při každé změně osiva nebo požadované dávky.

Polonesená konstrukce

Řada AMBER používá polonesenou osu 965/Ø36 mm. Polonesené provedení dovoluje kombinovat robustní rám, velký zásobník a pracovní válce bez extrémního zatížení zadního tříbodového závěsu traktoru.

Při servisu je nutné kontrolovat čepy, osu, uložení oje a všechny nosné spoje rámu.

Pracovní oj a otočný přední Packer

Standardní výbava zahrnuje pracovní oj a otočný přední Packer závěsu. Packer pomáhá urovnat a zpevnit půdu před výsevními botkami a zároveň stabilizuje soupravu.

Za příplatek byl dostupný přední otočný Packer o průměru přibližně 800 mm.

Zadní pneumatikový válec

Standardní výbava zahrnuje zadní pneumatikový válec. Dobové katalogy uvádějí diagonální pneumatiky 195×15 mm; německá katalogová verze popisuje zadní pneumatikový válec s průměrem přibližně 670 mm.

Válec uzavírá půdu za botkami a pomáhá vytvořit dobrý kontakt osiva s půdou.

Hydraulické značkovače

AMBER 3100/3,5 používá hydraulický překlápěč značkovačů ovládaný dvěma hydraulickými válci. Značkovače pomáhají navazovat jednotlivé pracovní záběry.

Před sezonou je vhodné zkontrolovat válce, hadice, čepy a správné nastavení délky značkovačů.

Elektrické kolejové řádky

Standardní výbava obsahuje elektrické technologické kolejové řádky. Systém umožňuje připravit pravidelné stopy pro následné přejezdy postřikovače nebo rozmetadla.

Cyklus kolejových řádků musí odpovídat pracovnímu záběru následné techniky.

STARTER SEED

Standardní řídicí jednotkou katalogové generace je STARTER SEED. Slouží zejména k řízení kolejových řádků a kontrole pracovního cyklu.

U použitého stroje je vhodné prověřit stav displeje, kabeláže, konektorů, snímačů a servopohonů.

PILOT SEED a SUPERIOR

Za příplatek byly dostupné pokročilejší počítače PILOT SEED a SUPERIOR. Přesný rozsah funkcí závisí na verzi a roku výroby.

Jejich přítomnost nelze automaticky předpokládat u každého AMBER 3100/3,5.

Zavlačovač s rovnými pružinami

Za výsevními botkami pracuje zavlačovač s rovnými pružinami. Zakrývá secí drážku, urovnává povrch a dokončuje pracovní profil po průjezdu stroje.

Při servisu zkontrolujte rovnost pružin, jejich opotřebení a nastavení pracovního úhlu.

Možnost půdozpracující sekce

Dobový katalog nabízel pro řadu AMBER příplatkovou půdozpracující sekci s talíři přibližně Ø460 mm a pneumatikovým válcem přibližně Ø670 mm.

Tato konfigurace umožňuje spojit přípravu seťového lůžka a setí do jednoho přejezdu. Hmotnost a požadavek na výkon kompletní soupravy se tím ale zvyšují, proto nelze parametry agregátu zaměňovat se základním 2 800kg secím strojem.

Hydraulická přední smyková lišta

Za příplatek byla dostupná hydraulická přední smyková lišta. Jejím úkolem je srovnat půdu před Packerem a výsevním ústrojím.

Předvzejití kolejové řádky

Volitelně bylo možné objednat hydraulické předvzejití kolejové řádky pro označení technologických stop ještě před vzejitím porostu.

Silniční osvětlení

Silniční osvětlení bylo v dobové katalogové výbavě vedeno jako příplatková položka. Přesná možnost přepravy po veřejné komunikaci se vždy řídí konkrétní homologací stroje a platnou legislativou.

Hmotnost 2 800 kg – hlavní oprava karty

Oficiální tabulka UNIA 2019 rozlišuje jednotlivé varianty velmi jasně:

• AMBER 3000/3 – 2 500 kg,
• AMBER 3000/3 DUPLO – 2 600 kg,
• AMBER 3100/3,5 – 2 800 kg,
• AMBER 3100/3,5 DUPLO – 2 950 kg,
• AMBER 3500/4 – 3 100 kg,
• AMBER 3500/4 DUPLO – 3 250 kg.

Původní karta SKU 17140 uváděla 2 600 kg, což je hodnota sousedního AMBER 3000/3 DUPLO. Hlavní hmotnost je proto opravena na 2 800 kg.

Požadovaný výkon 140 HP

Pro AMBER 3100/3,5 výrobce uvádí požadavek 140 HP. Na rozdíl od 3000/3, kde je uveden rozsah 120–140 HP, má 3,5m varianta pevnou katalogovou hodnotu 140 HP.

`pa_power` je proto nastaveno na 140 HP.

Rozdíl proti AMBER 3100/3,5 DUPLO

DUPLO má stejný pracovní záběr 3,5 m, zásobník 3 100 l, 28 botek a výkonový požadavek 140 HP. Hlavní rozdíl je systém pro současné přihnojování a vyšší hmotnost přibližně 2 950 kg.

SKU 17140 je základní AMBER 3100/3,5 bez označení DUPLO. Hnojicí systém DUPLO proto do této karty nepřenášíme.

Historický model, který z hlavní nabídky zmizel

Oficiální katalog UNIA 2019 vede 3100/3,5 jako standardní článek řady mezi 3000/3 a 3500/4. V katalogu 2021 už hlavní produktová tabulka uvádí pouze 3000/3 a 3500/4.

To neznamená, že by označení 3100/3,5 bylo chybné. Současný oficiální B2C katalog náhradních dílů UNIA stále eviduje modelové větve AMBER 3100/3,5 a 3100/3,5 DUPLO a nabízí pro ně konkrétní díly výsevního ústrojí i pracovních sekcí. Historická identita SKU je tedy dobře doložena.

Servisní podpora a náhradní díly

Aktuální oficiální katalog náhradních dílů UNIA rozlišuje AMBER 3100/3,5 jako samostatnou modelovou řadu. Jsou zde vedeny například sestavy výsevních aparátů a díly diskových pracovních sekcí.

To je důležité při servisu staršího stroje, protože není vhodné objednávat díly pouze podle obecného názvu AMBER bez přesného označení 3100/3,5 a roku výroby.

Kontrola použitého AMBER 3100/3,5

• Výrobní štítek: ověřit přesný model 3100/3,5 a rok výroby.
• Varianta: potvrdit, že nejde o DUPLO.
• Zásobník: zkontrolovat 3 100l skříň, plachtu a stav dna.
• Výsevní aparáty: prověřit všech 28 mechanických jednotek.
• Botky: zkontrolovat jednodiskové Ø400 mm nebo případnou příplatkovou V-TECH konfiguraci.
• Pryžové jištění: zkontrolovat praskliny a únavu gumových elementů.
• Převodovka: ověřit plynulost bezstupňového nastavení.
• Packer: prověřit uložení, ložiska a vůle předního otočného Packeru.
• Zadní válec: zkontrolovat pneumatiky, ložiska a rovnoměrný chod.
• Značkovače: zkontrolovat hydraulické válce, hadice a čepy.
• Kolejové řádky: prověřit elektrické ovládání a STARTER SEED.
• Zavlačovač: zkontrolovat pružiny a držáky.
• Půdozpracující sekce: pokud je osazena, ověřit talíře Ø460 mm a stav válce.

Kalibrace před setím

Před každou změnou osiva nebo požadované dávky proveďte výsevní zkoušku. Mechanické výsevní aparáty musí být čisté a všechny řádky musí dávkovat rovnoměrně.

Po prvních metrech práce je vhodné zkontrolovat skutečnou hloubku, zakrytí osiva a rovnoměrnost výsevu.

Nastavení pracovního přítlaku

U standardních jednodiskových botek lze využít vysoký maximální přítlak, ale skutečné nastavení musí odpovídat půdě. Na lehčích půdách není maximální tlak zpravidla potřebný.

Při použití příplatkových V-TECH botek je přítlak nižší, ale boční kopírovací kolečko lépe stabilizuje hloubku.

Údržba výsevního systému

Po sezoně vyčistěte výsevní kolečka, dávkovací aparáty, převodovku a zásobník. Odstraňte prach, zbytky osiva a mořidel.

Pravidelně kontrolujte mechanický pohon a podle servisního plánu výrobce mažte určené body.

Údržba botek a válců

Kontrolujte opotřebení disků, ložiska, pryžové tlumiče, přední Packer a zadní pneumatikový válec. Nerovnoměrné opotřebení může ovlivnit hloubku i kvalitu setí.

Zazimování

Po posledním setí zásobník zcela vyprázdněte, stroj vyčistěte a nechte vyschnout. Zkontrolujte výsevní aparáty, převodovku, hydrauliku, elektrické vedení a pracovní botky.

Řídicí jednotku STARTER SEED a konektory chraňte před vlhkostí. Stroj skladujte pokud možno pod střechou.

Bezpečnost práce

Před servisem musí být souprava bezpečně odstavená, zabrzděná a zajištěná proti pohybu. Do prostoru výsevních aparátů nezasahujte při pohybu mechanismu.

Při sklápění značkovačů se nesmí v jejich pracovním prostoru nacházet osoby. Při manipulaci s mořeným osivem používejte vhodné osobní ochranné prostředky.

Technická specifikace – SKU 17140

Parametr	Hodnota
Model	UNIA AMBER 3100/3,5
Typ	těžký mechanický polonesený secí stroj
Pracovní záběr	3,5 m
Zásobník	3 100 l
Výsevní botky	28× disková
Standardní botka	jednodisková Ø400 mm
Max. přítlak standardní botky	cca 100 kg
Hmotnost	2 800 kg
Požadovaný výkon	140 HP

Hlavní opravy a zpřesnění

• Hmotnost: původních 2 600 kg → správně 2 800 kg.
• Zdroj chyby: 2 600 kg patří AMBER 3000/3 DUPLO.
• Výkon: původních „140 k“ standardizováno na 140 HP.
• Botky: upřesněno na 28 diskových botek, ve standardu jednodiskové Ø400 mm.
• Přítlak: doplněno cca 100 kg na standardní botku.
• V-TECH: oddělena jako příplatková dvoudisková konfigurace Ø360 mm s kolečky 320×64 mm.
• DUPLO: oddělena samostatná varianta 2 950 kg s přihnojováním.
• Generace: potvrzena historická 3,5m varianta z katalogu 2019; katalog 2021 ji už v hlavní nabídce neuvádí.
• Aktuální podpora: oficiální B2C katalog UNIA stále eviduje AMBER 3100/3,5 jako samostatný model.
